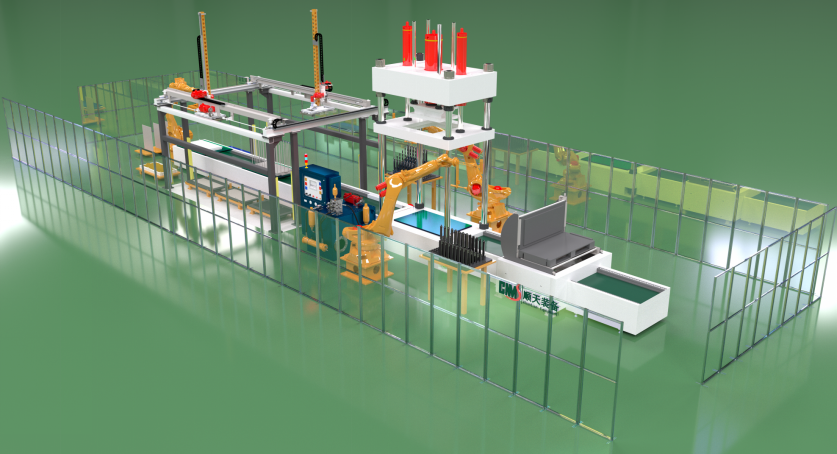

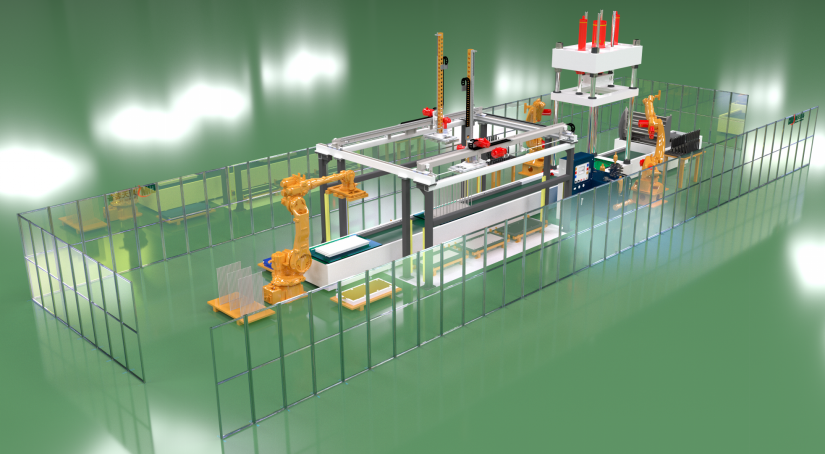

液流电池自动化电堆装配线

液流电池自动化电堆装配线是一个高度专业化的自动化制造系统，其核心使命在于实现电堆的高精度与高效率装配。在储能产业快速迈向规模化的背景下，此类生产线已成为确保产品一致性、提升生产效能与保障质量稳定的关键基础设施。

一、 生产线全景：从物料到成品

一条完整的自动化电堆装配线，远非简单设备的堆砌，而是一个集精密机械、智能传感、过程控制与信息管理于一体的数字化制造单元。

主要组成部分包括：

物料前处理系统： 负责双极板（进行热熔或焊接检测）、端板、绝缘板、集流板、隔膜、密封垫等所有核心部件的自动供料、清洁与准备工作。

核心装配设备： 如电堆组装堆叠系统、电堆组装伺服液压机、旋转输送台、输送升降装置及电堆翻转机构等，它们协同完成物料的精准移动与组合。

智能控制系统： 核心是堆叠配方管理系统，它像生产线的大脑，精确调取不同型号电堆的组装指令与参数，指挥所有硬件有序工作。

二、 核心功能流程：自动化与智能化的融合

生产线的设计围绕以下关键功能展开，实现 “自动点胶、自动覆膜、自动堆叠和自动检测” 的高精度作业闭环。

1. 精密堆叠

在配方系统的指挥下，机械臂或精密伺服机构从部件存放区（如上/下板极板限位系统）抓取物料，严格按照“端板-密封垫-双极板-隔膜…”的顺序进行毫米级精度的自动堆叠。CCD视觉检测系统在关键工位进行实时拍照比对，确保组件定位、胶线质量完全合格。

2. 一体化压紧

堆叠好的电堆被送至电堆压紧工位。通过增压泵驱动液压机，对电堆施加预设的、均匀的压力，使其内部接触达到最优。此过程同步进行等温及压力检测，确保工艺稳定性。

随后进入弹簧压紧环节，安装等高压弹簧组。这一步骤对于解决电堆在长期运行中因材料蠕变产生的压紧压差问题至关重要，能有效延长电堆寿命。

3. 可靠紧固与密封

螺栓紧固工位采用机械全自动拧紧系统，其最大优势在于能保障所有螺栓的力矩高度一致，从根本上杜绝人工操作的不确定性。

紧固后即进行气密检测。该测试是保障电堆品质的最终防线，通过精密测漏仪判断电堆是否满足密封要求，确保生产出的产品绝不漏液，是可靠性核心。

4. 数据化产出

完成所有测试的合格电堆，进入码垛工序。系统会为每个电堆打上唯一标识码，并将其全部生产数据（如堆叠参数、压紧曲线、测试结果）自动上传至MES（制造执行系统）。这不仅实现了产品的有效追踪与储存，也为后续的质量追溯与工艺优化提供了完整数据链。

三、 生产线的价值：超越组装本身

这样一条自动化产线带来的价值是全方位的：

●极致的一致性： 自动化工艺消除了人为差异，保证了每一个出厂电堆性能的高度统一。

●可追溯的质量： 从物料到成品的全流程数据采集，实现了产品质量的全程可追溯。

●更高的效率： 自动化流水线作业大幅提升了生产节拍，为大规模储能市场需求提供了产能保障。

●更低的长期成本： 通过提升产品良率、减少人工并优化工艺，有效降低了电堆的全生命周期成本。

液流电池自动化电堆装配线，是现代智能制造技术在储能领域的生动实践。它不仅仅是将零件组装起来，更是通过一系列精密的自动化流程和严格的智能检测，将材料、工艺和数据“叠合”成稳定、可靠的能量核心，为构建安全、高效的大规模长时储能系统奠定了坚实的工业化基础。
