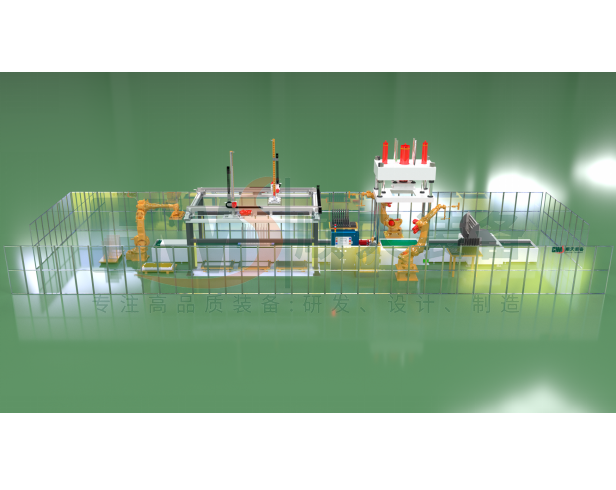

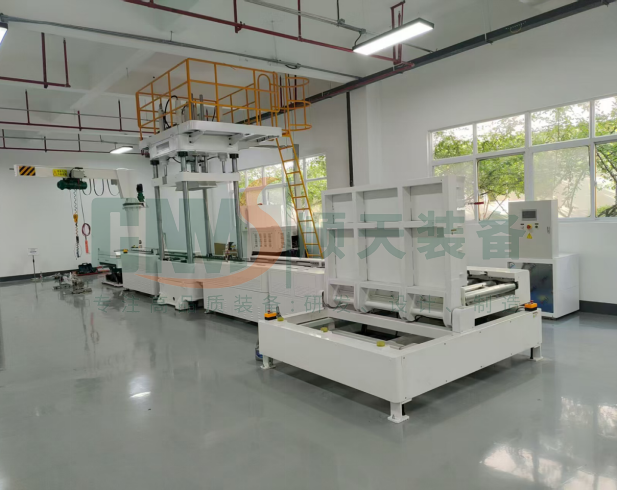

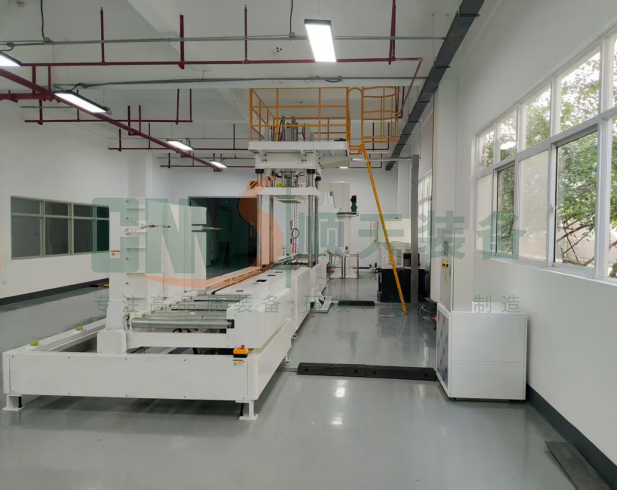

液流电池电堆组装生产线

核心工艺流程与技术优势

1. 智能化物料前处理系统

产线前端配置了多工位自动上料与预处理模块，精准管控每一片来料：

●双极板处理： 集成热熔/焊接工艺，确保流道密封；可选配CCD视觉检测，剔除瑕疵极板。

●多功能备料： 针对端板、绝缘板、集流板、隔膜及密封垫，采用自动清洁/覆膜技术，防止隔膜损伤，保证密封垫粘贴位置精度±0.1mm。

●柔性兼容： 支持多规格极板及多节电池结构的快速换型生产。

2. 高精度电堆堆叠系统

采用模块化设计，通过精密的搬运与定位技术，构建电堆“骨架”：

●自动堆叠： 结合旋转输送台与输送升降装置，实现双极板、隔膜、电极框的交替堆叠。设备具备层数自动计数与校验功能，杜绝漏装/重装。

●配方管理： 内置堆叠配方管理系统，根据不同电堆型号自动调用堆叠顺序、压力和扭矩参数，实现一键换产。

3. 伺服液压压装与紧固单元

这是确保电堆欧姆电阻最小化、防止泄漏的关键环节：

●精准压装： 采用电堆组装伺服液压机，配备高精度压力传感器与位移传感器，实时监控压装过程中的压力-位移曲线，确保压装力均匀，防止隔膜破损或极板变形。

●智能紧固： 集成等压/定扭矩紧固系统。在压机保压状态下，由多轴伺服拧紧轴对螺栓进行对角同步紧固，确保各点锁紧力一致性，避免因应力不均导致的密封失效。

4. 在线检测与数据追溯

构建“生产即检测”的质量控制体系：

●视觉检测： 在堆叠过程中实时CCD视觉定位与纠偏。

●气密性测试： 配备独立的气密性检测模块，在压装后对电堆腔体进行充气测试，精准判断内外漏，确保零渗漏出厂。

●追溯管理： 系统自动采集每个电堆的测试结果（压力值、扭矩值、气密曲线），生成唯一ID，实现从物料批次到成品质量的全生命周期追溯。

关键设备构成

1. 电堆堆叠工作台：配合电翻转机构实现隔膜/双极板的垂直或水平堆叠，符合流体管道设计要求。

2. 电堆组装伺服液压机：采用精密伺服控制，具备压力控制和位置控制两种模式，确保压装重复精度。

3. 自动拧紧系统：多轴联动，实现弹簧/螺栓的等压缩量或定扭矩紧固。

4. 上下料流转系统：包含旋转输送台、输送升降装置及电堆码垛机，衔接前后工序，内置缓存工位，平衡生产节拍。

5. 气密测试站：高精度质量流量或压降测试，自动判定NG/OK。
