液流电池双极板怎么做更快更好？自动化裁切+整形产线全解析

随着长时储能需求爆发，液流电池凭借本征安全、长寿命等优势成为热门选择。双极板作为核心部件，其生产效率和加工质量直接影响电堆性能与成本。传统半自动裁切与人工整形存在效率低、尺寸一致性差、平整度不足等问题。怎样才能把双极板做得更快更好？答案是一条集裁切与整形于一体的自动化产线。

一、为什么需要自动化裁切+整形？

液流电池双极板通常由石墨/碳塑复合材料制成，经模压或挤出形成大板，再裁切为单张并整形。常见痛点：裁切精度不足，易产生毛刺和尺寸偏差，导致接触电阻增大；板材翘曲影响密封与流道均匀性；工序分散、人工上下料耗时，难以规模化；人为因素导致划伤、污染，良率波动大。自动化产线将精密裁切、自动整形、在线检测集成，一次性解决上述难题。

二、产线构成与工艺流程

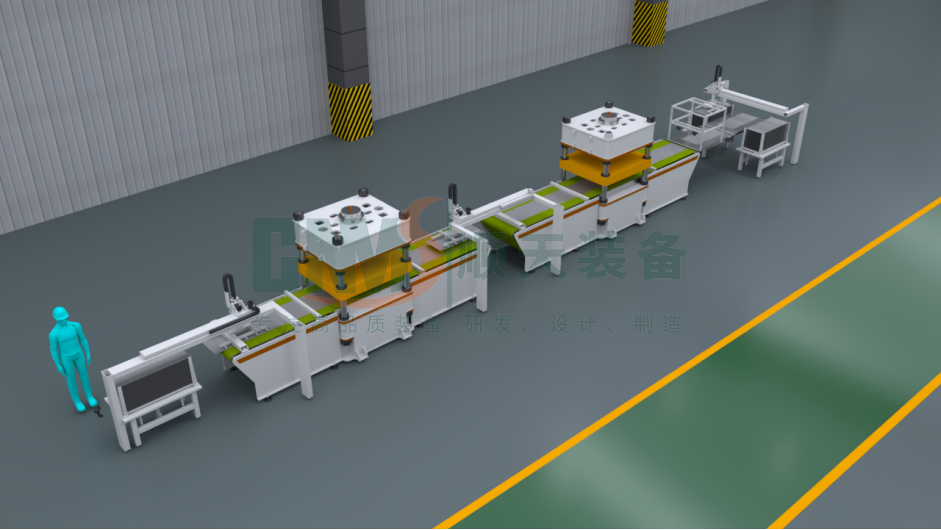

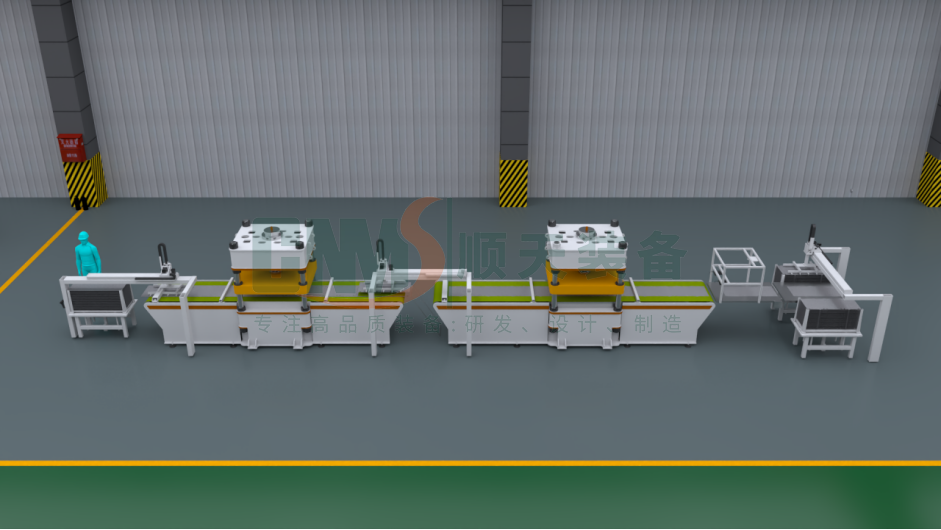

典型产线流程：上料单元 → 定位校正 → 精密裁切（含去毛刺） → 整形单元（热压/冷压） → 检测分选 → 下料堆垛。

1. 自动上料与预定位：真空吸盘逐张分离大板，经视觉对中，位置偏差＜0.2mm。

2. 精密裁切：根据材质厚度选高精度冲切模或数控振动刀。复合模具一次切出外形、流道孔及定位孔，保证相对位置精度。裁切后经旋转毛刷或热风自动去毛刺。

3. 自动整形：核心亮点。裁切后极板仍有内应力或翘曲，采用上下加热板+伺服压力控制，定温（80~150℃使树脂软化）、定压、定时热压，再经冷却定型，保证平面度≤0.1mm。

4. 在线检测分选：激光位移传感器测平面度，工业相机检测外形尺寸及孔位偏差，可选表面缺陷检测。系统自动判定OK/NG并分离不良品。

5. 自动堆垛：良品经机械手按设定数量自动错位堆叠，便于后续装配。

三、三大关键技术

1. 多工位节拍匹配：PLC协调裁切、整形、检测工位，整线节拍≤15秒/片（以400×600mm为例），通过转台或并联机器人快速转运，避免等待。

2. 柔性换产能力：适应不同尺寸板型，模具/刀具快换结构，可调定位装置，换产≤30分钟。

3. 无尘防静电设计：封闭防尘（万级洁净棚），防静电辊轮，废料自动收集，保证极板洁净度。

四、应用效益

相比传统半自动生产，自动化产线实现明显提升：单片节拍从约40秒缩至15秒以内；尺寸精度从±0.3mm提至±0.05mm；平面度从0.3~0.5mm降至≤0.1mm；一次良率从85%提至98%以上；每班操作人员从3~4人减至1人巡视；材料利用率从75%提至92%以上。

此外，自动化产线还带来两大战略价值：标准化设备单元可快速复制产能，满足GWh级电堆扩产；集成MES接口实现每张极板工艺参数与检测结果可追溯，便于质量闭环。

五、总结与展望

液流电池的大规模商业化，离不开低成本、高一致性的核心部件制造。双极板裁切+整形一体化自动化产线，正是从“能做”到“做快、做好”的关键一步。如果您正在规划或升级极板生产线，不妨从裁切和整形这两个最影响质量与效率的环节入手，让每一片双极板都精准如一，为长时储能的安全与经济性打下坚实基础
