液流电池电堆产线需要哪些热压设备？

随着长时储能技术的发展，全钒液流电池、铁铬液流电池等技术逐渐受到关注。电堆作为液流电池系统的核心组成部分，其制造质量直接影响电池的运行效率、密封可靠性及使用寿命。

液流电池电堆制造涉及双极板成型、电极复合、密封加工、自动堆叠及精密压装等多个环节。其中，热压设备主要用于部分零部件的成型与复合，而精密压装设备则承担电堆最终装配任务。

那么，液流电池电堆产线需要配置哪些热压设备？不同设备分别应用于哪些工序？

一、液流电池电堆需要哪些热压设备？

液流电池电堆通常由双极板、电极、离子交换膜、电极框、密封件及端板等部件组成。根据材料体系和制造工艺不同，产线主要涉及以下四类热压及压装设备。

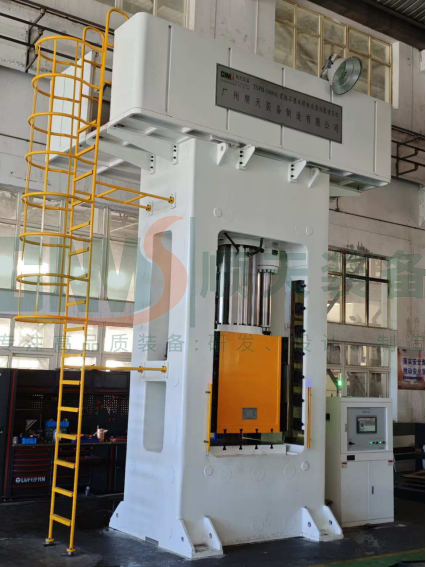

1. 双极板热压成型机

双极板是液流电池电堆的重要部件，主要承担电流传导及相邻单电池隔离等作用。

对于采用石墨、导电填料及聚合物树脂制造的复合双极板，可通过热压成型机完成材料压实、成型或固化。

设备通过温度、压力和位移协同控制，提高双极板的厚度一致性与成型质量。

主要功能： 多区温控、伺服压力闭环控制、分段加压保压、模具加热冷却及工艺数据记录。

对于大面积薄板类双极板，还需要重点关注工作台刚度、平行度及温度均匀性。

2. 电极热压复合机

液流电池电极通常采用碳毡、石墨毡等多孔碳材料。

对于部分一体化电极结构，可通过热压复合工艺，将电极与适用的聚合物复合双极板连接。

热压过程中不仅需要保证复合界面的连接质量，还需要合理控制电极压缩量，避免影响材料孔隙结构和电解液流动。

主要功能： 精密压力控制、上下加热板独立温控、压缩厚度控制、分段保压及受控冷却。

对于采用独立电极装配方式的电堆，则不一定需要配置电极热压复合机。

3. 电极框及密封结构热压焊接机

密封可靠性是液流电池电堆制造的重要质量指标。

对于采用热塑性材料的电极框或适合热熔连接的密封结构，可通过专用热压焊接设备完成连接。

设备利用受控加热与加压，使连接区域达到规定的焊接状态，保证连接质量及尺寸稳定性。

主要功能： 焊接温度控制、压力与位移控制、工装定位、保压冷却及焊接参数记录。

如果电堆采用密封圈、胶粘等其他密封方式，则应根据工艺配置对应设备，不一定需要热压焊接机。

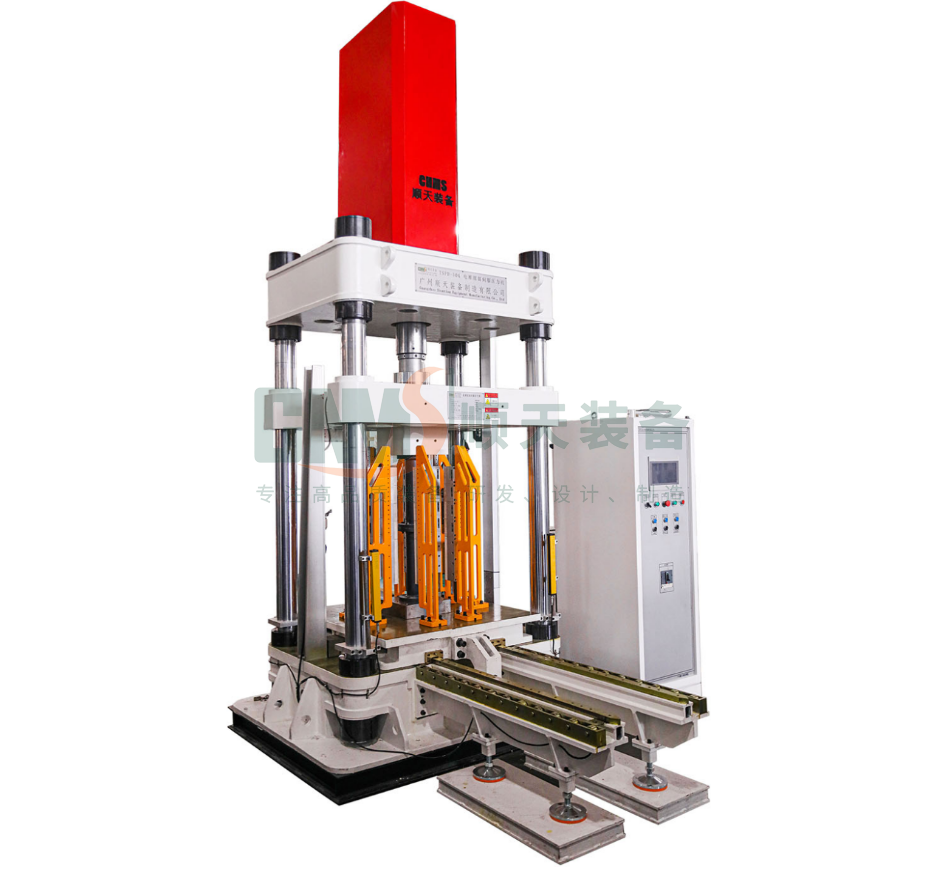

4. 电堆精密伺服压装机

电堆精密伺服压装机主要应用于电堆最终装配阶段，也是自动化电堆产线的重要设备。

当双极板、电极、离子交换膜及密封件等完成堆叠后，需要通过压装设备施加设定载荷，使电堆达到规定的装配高度和压缩状态。

压装压力过大或不足，都可能影响电极接触状态及密封性能，因此需要精确控制压力、位移和压缩高度。

主要功能： 伺服液压闭环控制、多阶段压装、压装高度检测、平行度控制及压力—位移数据记录。

电堆最终装配通常采用常温压装，不属于热压成型工艺，但同样是电堆产线中的关键设备。

二、不同热压设备的应用区别

液流电池电堆产线并非需要配置全部热压设备，而是应根据产品结构和制造工艺合理选择。

前三类设备主要应用于零部件制造与连接工序，电堆精密伺服压装机则主要用于最终装配。

对于自行制造双极板和电极组件的企业，可能需要配置多种热压设备；对于直接采购成品零部件的企业，则可以重点考虑自动堆叠、精密压装及检测设备。

三、热压设备如何与电堆自动化产线配合？

在液流电池电堆规模化制造中，除了单台设备的性能，不同工序之间的自动化衔接同样重要。

零部件制造阶段： 根据材料和产品结构，利用热压成型、热压复合或其他加工设备完成双极板、电极组件等关键零部件制造。

密封与堆叠阶段： 通过自动点胶、密封件装配、膜片定位及自动堆叠等工序，实现电堆各层组件的有序组合。

精密压装阶段： 采用伺服压装设备控制压力、位移及压缩高度，使电堆达到规定的装配状态。

检测与下线阶段： 完成紧固、必要的翻转及密封检测，合格产品进入后续工序。

对于自动化程度较高的产线，还可配置机械手、自动输送线、视觉定位和数据采集系统，实现各工位之间的协调运行，减少人工操作和重复定位。

四、液流电池热压设备选型关注哪些指标？

液流电池技术路线、双极板材料及电堆结构不同，对热压设备的要求也存在差异。实际选型时，应重点关注以下四个方面。

1. 压力与位移控制

根据成型面积、材料特性及目标压缩量，合理确定设备公称压力、工作行程和闭环控制方式，确保压制过程稳定。

2. 温度均匀性

对于双极板成型及电极复合工艺，需要关注加热方式、多区温控能力及工作区域温度均匀性，减少局部温差对产品质量的影响。

3. 设备刚度与平行度

大面积薄板类产品对工作台刚度和平行度要求较高，需要结合模具尺寸、压制载荷及导向结构进行合理设计。

4. 自动化与数据追溯

设备应根据生产要求支持工艺配方管理、压力温度数据记录，并预留与机械手、输送线及生产管理系统的通信接口。

实际设备参数应通过材料试验和产品工艺验证确定，而不是单纯依据设备吨位进行选择。

五、从单机热压设备到电堆自动化生产线

随着液流电池产业向规模化制造发展，生产设备也逐渐由单机操作向自动化、精密化和系统集成方向升级。

在双极板制造环节，可根据生产节拍配置自动上下料、模具转运及检测装置；在电堆装配环节，则可将自动堆叠、伺服压装、紧固、翻转及密封检测设备进行集成。

顺天装备围绕新能源装备制造需求，可根据产品材料、工艺要求和目标产能，提供伺服热压成型机、精密液压压装设备及相关自动化设备的定制化设计方案。

液流电池电堆产线的关键，不在于配置多少台热压设备，而在于根据实际制造工艺，让零部件成型、密封处理、精密装配及质量检测等工序合理衔接。

通过科学配置设备并结合自动化控制系统，有助于提高电堆制造的一致性、生产效率及工艺可追溯性。
