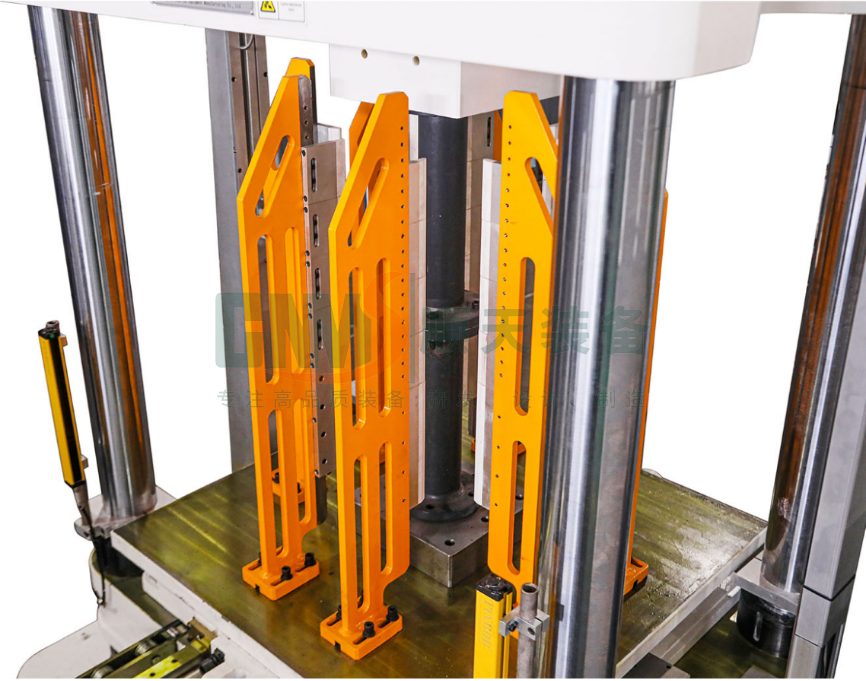

50T电堆组装伺服压机

电堆组装伺服压机作为液流电池规模化制造的核心装备，是以伺服电机为驱动源的高精度数控设备。它取代了传统的液压或气动压机，通过数字化系统对压装过程中的压力、位移、速度与曲线进行精密控制，从而确保电堆内部每一层电极、双极板、流道框与密封层都能在极致一致与可控的工艺条件下完成压合，从物理结构上奠定电池高功率密度与长期循环可靠性的基础。

立即咨询 + 下一个产品

产品描述

该伺服压机的核心在于其针对液流电池特性的精密实时控制与安全机制。它通过力与位移的实时监控与闭环反馈，确保压装全过程始终处于预设的安全窗口内；一旦监测到压力不均或位移超差，系统便立即报警停机，从根本上预防因装配瑕疵导致的电解液内漏或流道阻塞等批量质量风险。同时，其具备的软着陆功能，能在压头接触电堆组件前自动降速，有效防止冲击对大面积电极与精密流道结构的损伤；而特有的保压功能，则通过在目标压力值上的长时间稳定维持，促使密封材料充分蠕变、均匀贴合，确保多腔室之间的复杂密封系统一次成型，从而保障电堆在长期运行中面对电解质流体压力时的绝对密封可靠性，并实现组件间接触电阻的稳定与最小化。

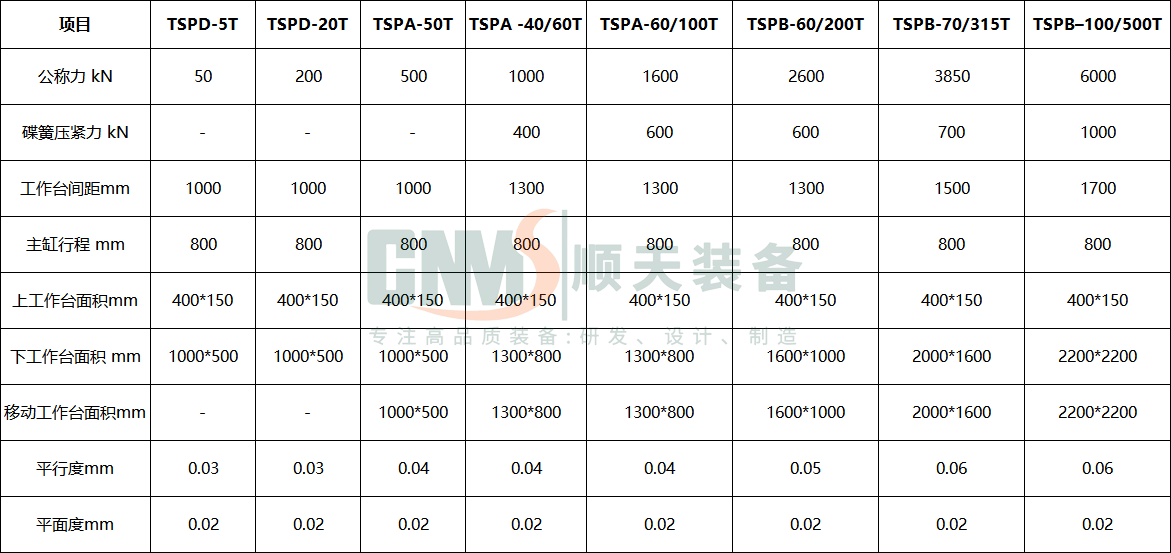

项目参数

项目	TSPD-5T	TSPD-20T	TSPA-50T	TSPA -40/60T	TSPA-60/100T	TSPB-60/200T	TSPB-70/315T	TSPB–100/500T
公称力 kN	50	200	500	1000	1600	2600	3850	6000
碟簧压紧力 kN	-	-	-	400	600	600	700	1000
工作台间距mm	1000	1000	1000	1300	1300	1300	1500	1700
主缸行程 mm	800	800	800	800	800	800	800	800
上工作台面积mm	400*150	400*150	400*150	400*150	400*150	400*150	400*150	400*150
下工作台面积 mm	1000*500	1000*500	1000*500	1300*800	1300*800	1600*1000	2000*1600	2200*2200
移动工作台面积mm	-	-	1000*500	1300*800	1300*800	1600*1000	2000*1600	2200*2200
平行度mm	0.03	0.03	0.04	0.04	0.04	0.05	0.06	0.06
平面度mm	0.02	0.02	0.02	0.02	0.02	0.02	0.02	0.02
