氢燃料电池发动机装配线长什么样？从电堆到系统总装

随着氢能产业的发展，燃料电池制造正逐步向自动化、规模化方向发展。除了燃料电池电堆的生产，发动机系统的集成装配也成为氢能装备制造的重要环节。

氢燃料电池发动机系统不仅包含燃料电池电堆，还需要集成空压机、氢气循环装置、冷却泵、管路、线束及控制系统等多个模块。

这些部件需要经过分装、总装、密封检测和通电测试等工序，才能形成完整的燃料电池发动机系统。

那么，氢燃料电池发动机装配线由哪些设备组成？AGV 和 RFID 如何应用？一条自动化产线又该如何规划生产节拍？

一、燃料电池发动机装配线与电堆装配线有什么区别？

燃料电池电堆是发动机系统的核心部件，但电堆装配并不等于完整的发动机系统装配。

电堆装配线主要围绕双极板、膜电极、密封件及端板等部件展开，完成自动堆叠、精密压装、紧固和密封检测。

发动机装配线则是在电堆基础上，进一步集成空气供应系统、氢气循环系统、冷却系统以及电气控制模块，形成完整的燃料电池动力系统。

两类产线的主要区别如下：

因此，发动机系统装配线更强调多模块协同、柔性物流及全过程质量管理。

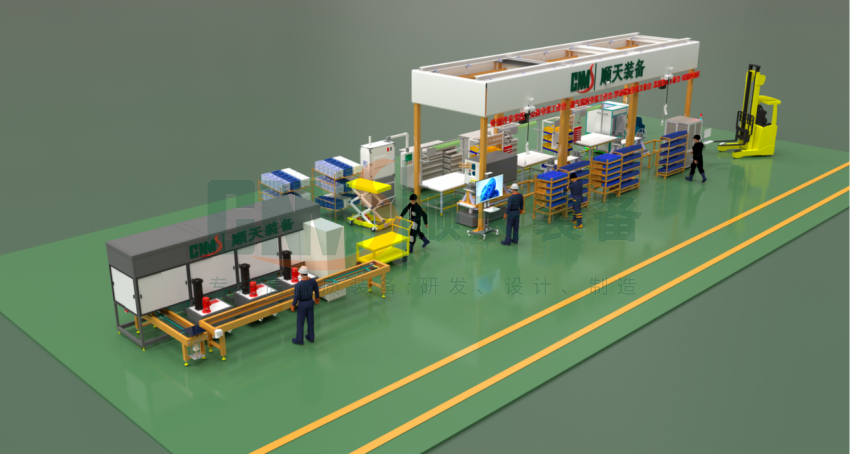

二、氢燃料电池发动机装配线主要包含哪些工位？

根据发动机结构、生产节拍及自动化要求，系统级装配线通常可以划分为以下几个主要环节。

1. 零部件分装工位

燃料电池发动机包含多种辅助系统，需要对部分零部件进行预装配，再进入总装工位。

主要包括空压机及空气供应模块、氢气循环泵及阀件、冷却泵及管路、安装支架和电气线束等。

分装工位可配置专用定位工装、辅助装配设备及智能拧紧工具，提高零部件安装精度和装配一致性。

2. 发动机系统总装工位

总装工位主要完成燃料电池电堆与各辅助系统的集成。

通过装配工装和定位机构，将电堆、空气供应系统、氢气循环系统、冷却模块及电气控制单元安装到规定位置，并完成相关连接。

对于结构复杂的发动机系统，可根据工艺需求配置伺服定位装置、辅助吊装机构及智能拧紧设备，降低人工装配难度。

3. 管路与线束装配工位

燃料电池发动机涉及氢气、空气及冷却液等不同介质的管路，同时包含传感器、电源及控制通信线束。

该工位主要完成管路连接、接头紧固、线束布置及固定等工作。

在自动化产线中，可结合数字化作业指导、物料识别和关键连接检测，减少错装、漏装及装配不一致问题。

4. 气密性检测工位

气密性检测是燃料电池发动机系统装配的重要质量控制环节。

根据产品结构和技术要求，需要分别对氢气回路、空气回路及冷却回路进行相应的密封检测。

检测设备可记录测试压力、检测时间及泄漏判定结果，并与产品编号关联，实现质量追溯。

对于涉及氢气的检测，需根据安全要求配置适当的检测介质、通风和安全防护措施。

5. 通电测试与下线工位

完成装配及规定的密封检测后，燃料电池发动机还需要进行电气和功能检查。

主要包括控制器通信、传感器信号、电气连接、空压机及循环泵运行状态、阀件响应等项目。

根据产品验收要求，还可配置独立的系统性能测试设备。

通电功能检查与实际供氢发电测试的要求不同，应根据产品测试规范分别配置。

三、AGV 和 RFID 如何应用于燃料电池发动机装配线？

对于多型号、小批量或柔性化生产需求，AGV 装配线可以提供更加灵活的工位布局方式。

在生产过程中，AGV 搭载发动机装配工装，在分装、总装、检测等工位之间进行转运。

各工位根据生产任务完成相应操作，调度系统则负责协调车辆运行、工位对接和物料流转。

AGV 主要用于发动机总成转运、工位衔接及生产节拍协调。

与传统固定输送线相比，AGV 可以根据生产布局和产品规格变化调整运输路径，适用于需要柔性生产的装配场景。

RFID 技术则主要用于产品身份识别和信息关联。

通过为装配工装或产品设置电子标签，可将产品型号、零部件批次、装配工位、紧固数据和检测结果进行关联。

在实际应用中，RFID 可与 MES 生产管理系统、扫码设备及智能拧紧工具配合，实现物料校验、装配过程记录和质量追溯。

需要注意，RFID 本身主要负责识别与数据关联，实际装配防错还需结合物料校验及工位控制逻辑实现。

四、每小时 4—6 台的发动机装配线如何规划？

对于目标产能为每小时 4—6 台的氢燃料电池发动机装配线，理论下线节拍约为 10—15 分钟/台。

这里的下线节拍是指生产线稳定运行时，相邻两台成品的平均下线间隔，并不是单台发动机完成全部装配工序所需的时间。

实际生产中，可以通过多个工位并行作业，使不同发动机同时处于分装、总装、检测等阶段。

在产线规划时，需要重点考虑以下几个方面。

●工位节拍平衡： 根据各模块的装配工作量合理划分工位，避免某一工序成为整线瓶颈。

●物料配送效率： 通过 AGV 转运、线边物料配送及 RFID 识别，减少人工搬运和物料等待时间。

●装配质量控制： 对关键紧固、管路连接及功能检测结果进行记录，提高装配过程的可追溯性。

●多型号兼容能力： 根据不同发动机规格配置可调整工装及装配配方，满足产品切换需求。

●检测工位配置： 对于气密检测及功能测试等耗时工序，可根据检测周期考虑并行工位，减少对整线节拍的影响。

需要说明的是，每小时 4—6 台属于产线规划目标，实际生产能力还需结合产品复杂程度、工位数量、设备运行效率及检测周期进行验证。

五、燃料电池发动机装配线如何实现自动化升级？

随着燃料电池制造技术发展，发动机装配线正在从传统人工装配向柔性化、数字化及自动化方向升级。

在设备配置方面，可根据工艺需求集成 AGV 转运系统、自动定位工装、智能拧紧设备、装配辅助机构及在线检测系统。

在控制与管理方面，可通过 PLC、RFID、MES 等系统，实现设备状态监测、生产任务管理、工艺参数记录和质量追溯。

对于不同规格的燃料电池发动机，还可通过可调整工装和数字化工艺配方，提高生产线的柔性化能力。

顺天装备围绕氢能装备制造需求，可根据产品结构、装配工艺及生产节拍要求，开展专用液压压装设备、自动化装配工装及相关设备的定制化方案设计，并结合项目需求进行产线设备配置规划。

结语

氢燃料电池发动机装配线不仅涉及电堆，还包括空压机、氢气循环装置、冷却系统、管路、线束及控制单元等多个模块的集成。

从零部件分装到系统总装，再到气密检测和通电测试，整条产线需要实现多工位协同、物料准确配送和全过程质量管理。

对于目标产能为每小时 4—6 台的发动机装配线，合理划分工位、配置 AGV 柔性输送及 RFID 信息追溯系统，是提高生产效率和装配一致性的重要措施。

随着氢能制造向规模化发展，具备柔性装配、自动化控制和数据追溯能力的系统级生产线，将成为燃料电池装备制造的重要发展方向。
