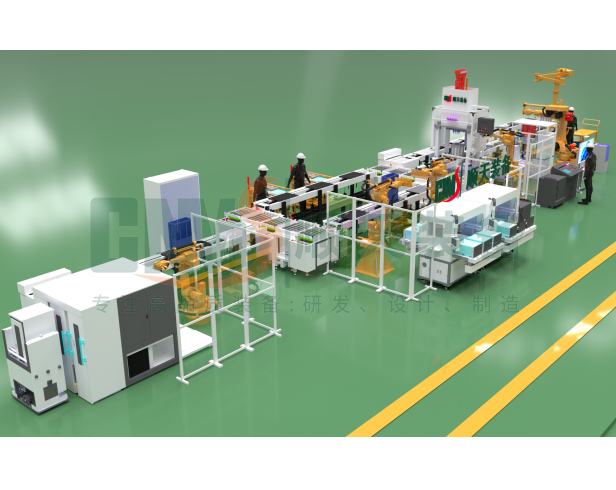

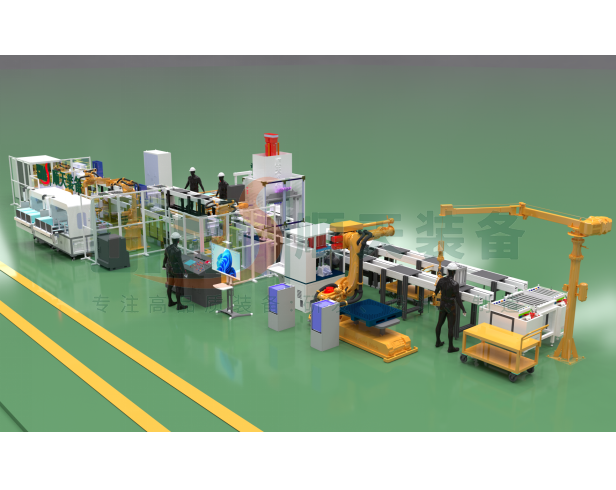

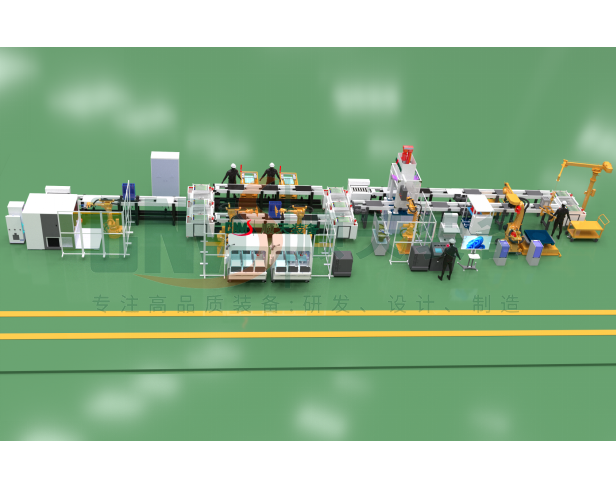

燃料电池电堆组装线

核心布局与规模

1. 占地面积：长 29 米、宽 6 米，布局紧凑，空间利用率高。

2. 自动化程度：核心工序（上料、堆叠、压装、检测）由机器人与专机完成，关键工位辅以人工辅助，兼顾效率与精度。

3. 核心设备：上料机器人、堆叠机器人、翻转上料机器人、伺服压装机、气密检测装置等，均由顺天装备提供。

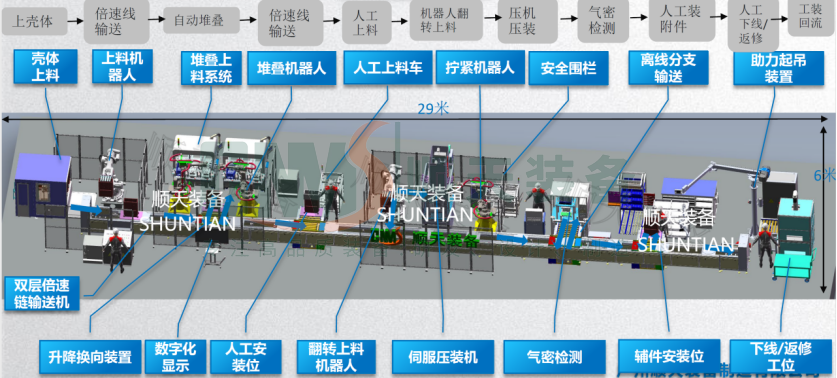

工艺流程与工位说明

1. 壳体上料与上料机器人完成电堆壳体的自动上料，由上料机器人精准抓取并定位，为后续工序提供基础工位。

2. 堆叠上料系统与堆叠机器人实现膜电极、双极板等核心组件的自动堆叠与精准对位，通过倍速线输送至下一工位，确保堆叠精度与一致性。

3. 人工上料车与翻转上料机器人对特殊组件或补充物料进行人工上料，再由翻转上料机器人完成自动翻转与上料，适配柔性生产需求。

4. 拧紧机器人对电堆紧固件进行精准扭矩控制与自动拧紧，保证电堆结构强度与密封可靠性。

5. 伺服压装机采用伺服控制技术，实现电堆的精准压装，确保各组件贴合度与压力均匀性，是电堆性能的关键保障。

6. 气密检测对压装完成的电堆进行气密性检测，排查泄漏风险，保障电堆在实际工况下的安全性与稳定性。

7. 下线 / 返修工位与助力起吊装置合格产品自动下线，不合格品进入返修工位；助力起吊装置实现重型电堆的安全转运，降低人工劳动强度。

关键技术与优势

●高精度：核心工序由机器人与伺服专机完成，定位精度可达 ±0.02mm，满足燃料电池电堆的严苛要求。

●高柔性：可适配不同规格电堆的生产切换，通过程序调整即可快速切换产品型号。

●高智能：配备数字化显示系统，实时监控生产数据、设备状态与工艺参数，支持生产追溯与质量管控。

●高安全：设置安全围栏与防护装置，实现人机协同作业的安全隔离，保障生产过程安全。

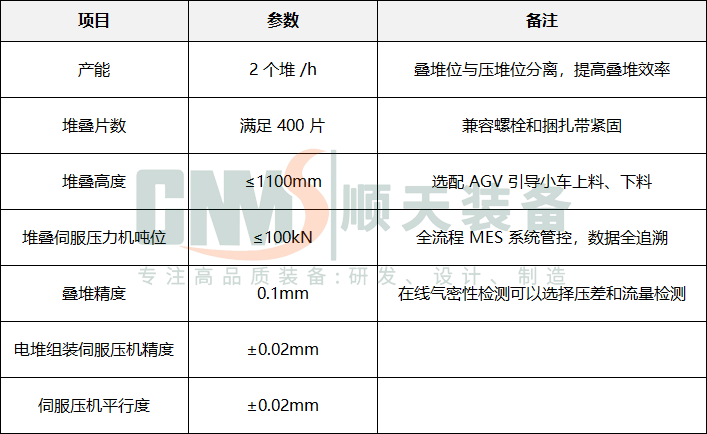

项目参数
