项目类型： 燃料电池电堆组装自动化产线

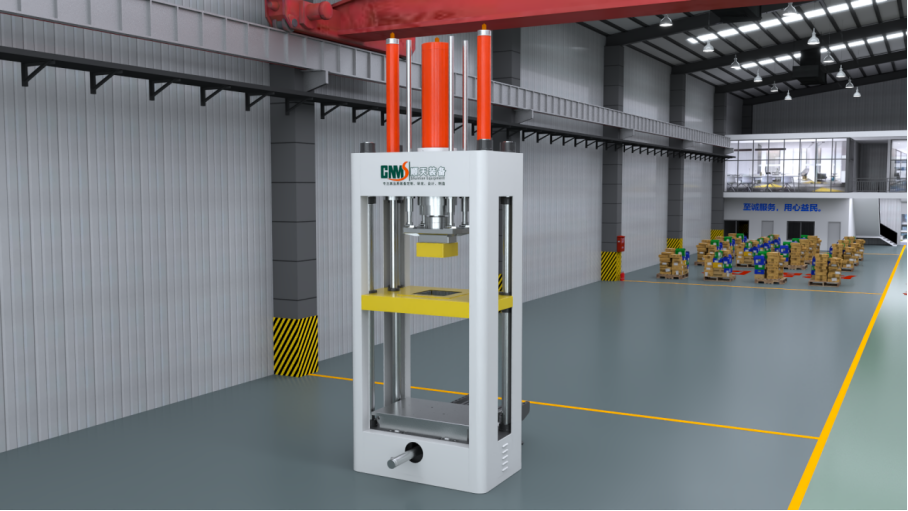

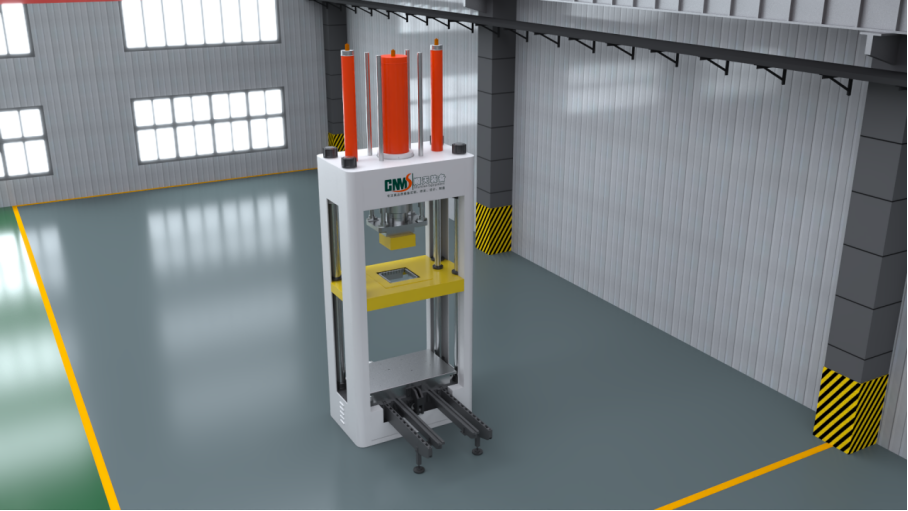

核心设备： 电堆组装伺服液压机
项目内容： 自动上料、视觉检测、自动堆叠、伺服压装、气密性检测、数据采集与追溯
项目周期： 6个月
客户信息： 因项目保密要求，客户名称及部分参数已做处理
燃料电池电堆组装产线从需求确认到最终量产，并不是简单采购一台液压机即可完成。
真正决定产线能否稳定运行的，是工艺验证、设备设计、自动化集成、参数调试、检测系统、数据追溯以及最终量产验收等多个环节。
本文以顺天装备某燃料电池电堆组装伺服液压机项目为例，介绍从需求分析、方案设计到整线交付的实施过程。
注：本文对客户名称及部分敏感参数进行了保密处理，项目流程及关键技术节点来源于实际项目经验。
客户原有电堆生产主要采用半自动设备与人工装配相结合的方式。
随着订单规模扩大，原有生产模式逐渐面临几个问题：
●人工作业比例较高，生产效率受限；
●多层零部件堆叠容易产生累积误差；
●压装及保压过程一致性有待提升；
●材料批次变化后需要人工调整参数；
●生产数据缺少完整追溯；
●上下料、堆叠、压装和检测节拍匹配不足。
因此，客户希望通过建设燃料电池电堆自动化组装产线，实现：
提升产能、提高良品率、减少人工投入、建立生产数据追溯体系。
项目启动后，顺天装备首先对客户产品结构、物料特性、装配工艺及目标节拍进行分析。
相比单纯比较液压机吨位、行程和速度，电堆组装设备更重要的是与客户实际工艺匹配。
燃料电池电堆通常由双极板、膜电极、密封件及端板等部件逐层堆叠组成。
随着堆叠层数增加，零部件尺寸、厚度、平面度及装配位置偏差都可能形成累积影响。
因此，电堆组装伺服液压机除了最大压装力，还需要重点关注：
●压力控制精度；
●位移控制精度；
●压装速度；
●保压稳定性；
●压板平行度；
●工装定位精度；
●压装工艺曲线；
●数据采集与追溯能力。
项目初期，顺天装备与客户逐项确认产品尺寸、堆叠层数、压装工艺、目标节拍、产品换型、气密检测及MES接口等要求。
先明确工艺，再确定设备方案，是电堆组装项目能否顺利落地的重要基础。
根据客户工艺流程，本项目以电堆组装伺服液压机为核心，配置自动上料、视觉检测、自动堆叠、气密性检测及数据采集系统。
整线主要流程为：
自动上料 → 视觉检测 → 自动堆叠 → 定位校正 → 伺服压装 → 保压 → 气密性检测 → 数据采集 → 成品输出
1. 分阶段压装控制
电堆压装并不是简单“一压到底”。
根据不同工艺阶段，设备可设置：
快速接近 → 慢速压合 → 保压 → 缓释卸压
各阶段可以独立设置压力、速度及时间参数。
通过程序化控制，可以减少压装过程中对密封件及内部结构造成的不利影响。
同时，系统实时记录压力、位移及时间等关键数据，为工艺优化提供依据。
2. 压力与位移协同控制
针对多层电堆结构，设备在设计过程中综合考虑：
●伺服液压控制系统；
●压力传感器；
●高精度位移检测；
●液压响应速度；
●压板平行度；
●设备结构刚性；
●工装定位精度。
通过压力、位移和时间等参数协同控制，提高不同产品之间的压装重复性和一致性。
3. 自动堆叠与视觉检测
自动化机构完成双极板、膜电极等部件逐层堆叠。
视觉系统可对关键工序进行：
●零部件到位检测；
●位置识别；
●对位偏差检测；
●外观状态检测。
通过在压装前识别异常，可以降低不合格产品进入后续工序的概率。
4. 数据采集与MES对接
项目在方案设计阶段同步规划数据采集与MES接口。
生产过程中可记录：
产品编号、工艺配方、压力曲线、位移曲线、压装时间、保压时间、检测结果、设备状态及报警信息。
通过产品编号将生产参数与检测数据进行关联，实现产品全过程追溯。
设备完成制造后，项目进入整线联调阶段。
对于自动化电堆组装产线来说，真正的难点往往不是某一台设备能否运行，而是自动堆叠、伺服压装、视觉检测、气密检测以及控制系统之间能否稳定协同。
调试过程中，项目团队发现，不同批次双极板、密封材料等零部件在尺寸、厚度及弹性方面可能存在一定差异。
如果所有参数都依赖工程师现场调整，会增加换型和调试时间。
因此，项目团队将经过验证的压力、位移、速度及保压参数进行整理，逐步形成不同产品对应的工艺配方。
生产换型时，可以直接调用相应配方，减少重复调试，提高设备使用效率。
整线验收阶段，关注重点已经从“设备是否能运行”，转变为“产线是否能稳定量产”。
1. 生产节拍
验证上料、堆叠、压装和检测等工序能否稳定衔接。
整线产能取决于瓶颈工序，而不是单台设备的最高速度。
2. 压装一致性
通过连续运行，对不同产品的压力、位移及保压数据进行对比，验证压装过程稳定性。
3. 产品良率
采用连续生产方式进行验证，而不是只测试少量样品，以判断设备及工艺是否能够长期稳定运行。
4. 产品换型
验证工装更换、程序切换、产品识别及工艺配方调用是否方便快捷。
5. 数据追溯
验证产品编号、工艺参数及检测结果是否能够准确关联，并按照客户信息系统要求进行保存或上传。
经过安装、调试和整线验收后，该燃料电池电堆组装产线正式投入生产。
根据项目运行及客户反馈数据：
●产能提升约120%；
●良品率由约85%提升至97%；
●人工需求减少约70%；
●OEE达到82%。
与此同时，关键生产参数实现数字化记录，为后续质量分析、异常追溯和生产管理提供了数据基础。
项目完成后，客户进一步追加了第二条产线订单。
通过本项目实施，顺天装备总结了几个值得关注的关键点。
01 工艺验证应尽量前置
设备选型前，应尽可能使用客户实际双极板、膜电极、密封件及工装进行测试。
真实物料和真实工艺条件下获得的数据，比单纯比较设备参数更有参考价值。
02 不能只看液压机吨位
除了最大压装力，还要关注压力控制、位移控制、压板平行度、保压稳定性、工艺曲线及数据采集能力。
03 整线节拍比单机速度更重要
自动上料、堆叠、压装和检测必须合理匹配。
产线设计应该从目标节拍出发，再倒推各工位设备配置。
04 数据追溯需要提前规划
MES接口、数据字段及追溯逻辑最好在方案阶段确定，避免设备完成后再进行较大范围的软件和电气改造。
05 产品换型能力不能忽视
燃料电池产品迭代较快，一条产线未来可能对应多个产品规格。
因此，工装通用性、程序切换、工艺配方和技术支持能力同样需要纳入项目规划。
对于燃料电池电堆组装项目而言，最终交付的不只是一台伺服液压机，也不仅是一条自动化生产线。
更重要的是通过工艺验证、设备设计、自动化集成、过程检测、数据追溯及量产调试，将设备能力转化为稳定的生产能力。
企业在规划燃料电池电堆自动化产线时，需要重点关注：
设备是否匹配实际工艺？
整线能否稳定达到目标节拍？
压装过程是否长期保持一致？
不同产品能否快速换型？
生产数据能否完整追溯？
