随着全球“双碳”目标的深入推进，氢能，特别是由可再生能源驱动的“绿氢”，已成为能源结构转型的关键角色。在众多制氢技术中，质子交换膜（PEM）电解水制氢技术凭借其效率高、响应快、氢气纯度高等显著优势，被公认为与风、光等可再生能源耦合制氢的最佳选择之一。
而PEM电解槽的核心——电堆，其制造精度与组装质量，直接决定了整个制氢系统的性能、寿命和成本。因此，建设一条高度自动化、精密化的PEM电解水制氢电堆组装产线，成为了撬动绿氢产业规模化发展的核心支点。
电堆是由数百片单电池（由膜电极与双极板组成）通过螺杆或液压缸叠压而成的“能量转换核心”。其内部结构实现了微观纳米材料与宏观机械结构的深度融合，任何微小的工艺瑕疵都可能引发连锁反应：
●气密性要求严苛：氢气与氧气在数百巴的高压下需实现严格隔离。微米级的泄漏不仅会带来巨大的安全隐患，更会直接导致制氢效率大幅下降。
●接触电阻影响能效：双极板与膜电极之间必须保持均匀且精确的接触压力。接触电阻过大会直接转化为热损耗，拉低整堆的能源利用效率。
●污染“零容忍”：微量的金属离子或粉尘等污染物，会毒化昂贵的贵金属催化剂，导致膜电极性能发生不可逆的衰减。
●机械应力需高度均一：组装压力不均极易造成膜电极局部变形、破损，引发气体串流，最终导致电堆短路失效。
由此可见，电堆组装绝非简单的“部件堆叠”，而是一项集精密机械、自动化控制、材料科学与工艺工程于一体的尖端制造技术，是突破PEM制氢装备量产瓶颈的关键所在。

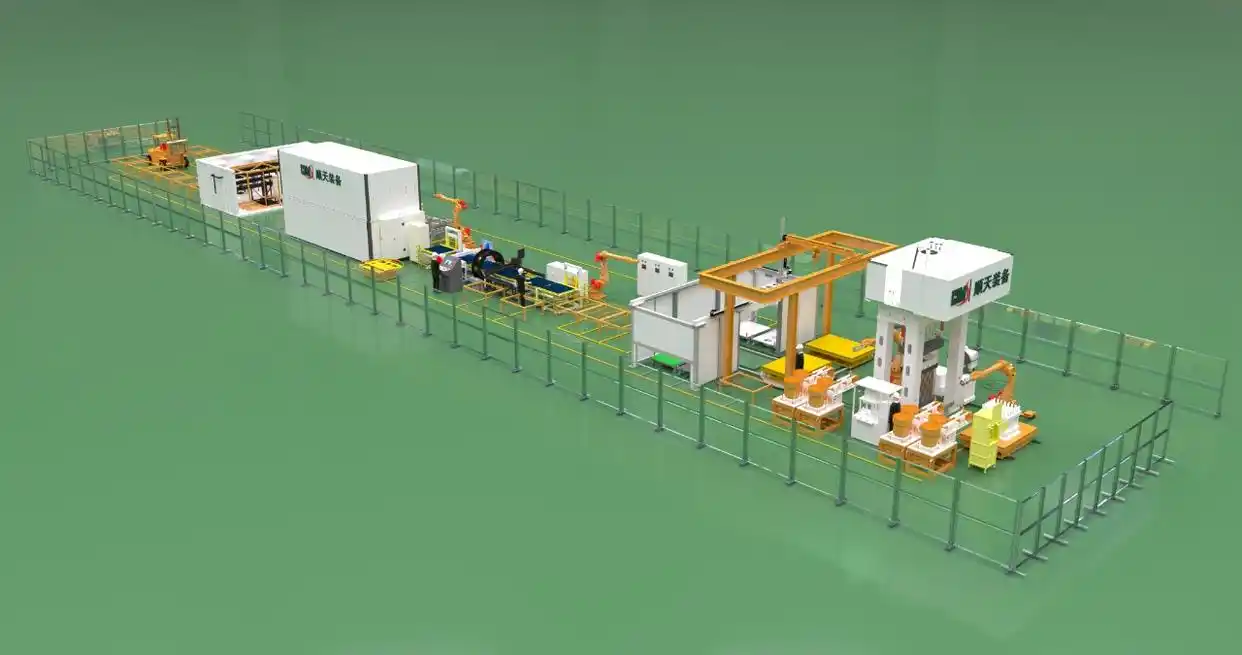

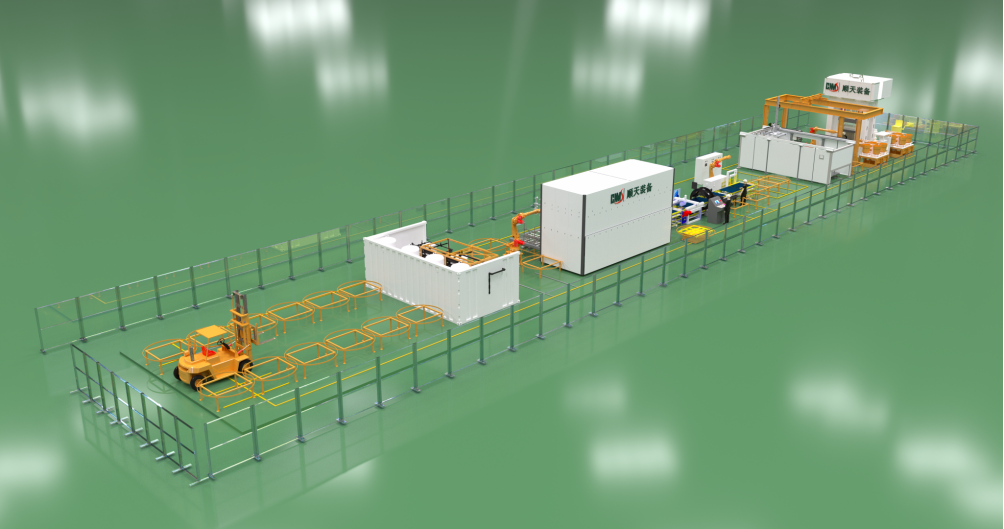

现代化的PEM电堆组装产线由多个高度集成的模块构成，各环节环环相扣，共同保障最终电堆的卓越品质。
1. 前道准备与检测区：从源头把控洁净度与一致性
●零部件精密预处理：双极板、端板等关键金属部件，需经过超声波清洗、等离子清洗等多道工序，彻底去除表面油污与微粒，确保达到苛刻的洁净度标准。
●在线全量视觉检测：借助高分辨率工业相机与先进的图像算法，对双极板的流道、密封槽等关键尺寸进行100%全检，实时剔除尺寸超差或表面存在瑕疵的部件。
●膜电极（MEA）性能初筛：对膜电极进行初始活性与一致性检测，确保只有性能达标的部件进入下一环节，从源头杜绝缺陷累积。
2. 单电池组装单元：毫米级精度的“部件集成”
此环节在全自动工作站内完成，核心目标是将分散的精密部件整合为结构稳定的单电池单元：
●多层精准对位：通过高精度机器人与视觉引导系统，将膜电极、气体扩散层、双极板及密封圈进行多层精准叠合，确保各层孔位、流道对齐精度被严格控制在±0.1mm以内。
●可控预压合：施加预设压力完成初步压合，使密封圈定型，形成结构稳定的单电池单元，为后续高效、精准的叠堆奠定坚实基础。
3. 电堆叠堆与压装主产线：产线“心脏”的精度把控
作为整条产线的核心环节，其对自动化与精度的要求达到最高等级：
●超净环境叠堆：六轴机器人从单电池单元抓取组件，沿中央定位杆逐片叠放。整个过程在恒温、恒湿、超净的环境中进行，有效防止部件吸湿或受到污染。
●实时压力监测：叠堆过程中，通过力-位移传感器实时采集压力数据，构建动态压力曲线，能够即时识别厚度异常或存在异物干涉的组件，避免不良品累积造成的整堆报废。
●智能终压紧：叠堆完成后，由伺服电动缸或液压系统施加设计压紧力。采用“压力-位移”双闭环控制策略，确保压力精准稳定，并记录最终压缩量，作为该电堆专属的“性能数据标签”。
4. 后道测试与封装区：全维度验证与全生命周期溯源
●高精度气密性测试：采用氦气质谱检漏技术，精确检测电堆整体及各腔体的泄漏率，确保其达到10⁻⁶ mbar·L/s及以上的安全标准。
●接触电阻检测：通过低电阻测试仪测量整堆的接触电阻，间接验证压装质量是否符合设计要求。
●可选出厂性能测试：部分高端产线集成简化测试台，通入去离子水进行短时通电，获取初始电压-电流曲线，验证电堆的基本电化学性能。
●封装与溯源打码：测试合格后，安装外壳、接头与传感器，并通过激光打码为每个电堆赋予唯一的身份ID，实现从原材料到最终产品的全生命周期质量追溯。
1. 当前核心挑战
●成本控制难题：贵金属催化剂与钛材双极板推高了材料成本。行业亟需通过提升产线良率、优化生产节拍来有效分摊成本。
●产能爬坡压力：面对吉瓦（GW）级的市场需求，产线需要在生产节拍与设备稼动率之间找到最佳平衡点，以保障规模化供应能力。
●柔性化适配需求：不同功率等级的电堆在结构尺寸上差异显著。产线必须具备兼顾标准化批量生产与快速换型（柔性生产）的能力。
2. 未来发展趋势
●全面智能化升级：从“机器换人”迈向“智能决策”。通过集成制造执行系统（MES）实现全流程数据追溯，并利用人工智能（AI）算法优化压装参数、预测设备维护需求。
●在线无损检测普及：引入红外热成像、X射线等在线无损检测技术，在组装过程中实时识别内部缺陷，将质量问题拦截在早期，大幅减少后道返工成本。
●模块化与标准化设计：推动电堆结构标准化，使产线核心模块能够像“积木”一样进行快速部署与灵活扩展，以适配不同规格的产品需求。
●新材料与新工艺适配：针对超薄钛毡扩散层、低铂/无铂催化剂等新材料的应用，持续创新抓取、对位、压装等核心工艺，保障产线的前瞻性与兼容性。
如今的PEM电解水制氢电堆组装产线，已经超越了传统制造车间的范畴，进化为一个融合数据、算法与精密工程的“智能制造体”。它的不断成熟与进化，是绿氢降低成本、实现规模化供应的核心基石。
随着关键技术的持续突破，这条“绿氢核心装备生产线”将以更高的精度、更快的效率、更低的成本，源源不断地输出高效可靠的“氢芯”，为构建一个清洁、低碳、安全、高效的未来能源体系提供关键装备支撑。
