电动伺服压机在氢燃料电池制造中的应用

随着全球能源转型加速，氢燃料电池作为清洁能源的核心载体，正在汽车、发电、船舶等领域快速商业化。然而，燃料电池的制造工艺极其复杂，尤其是核心部件——电堆的组装，对精度、一致性和安全性提出了前所未有的挑战。电动伺服压机凭借其高精度力控、位移监控和全流程数据追溯能力，已成为氢燃料电池规模化制造不可或缺的关键设备。

本文将深入探讨电动伺服压机在氢燃料电池生产中的具体应用场景、技术优势以及如何通过智能化压装提升产品良率与可靠性。

一、氢燃料电池制造的核心挑战

质子交换膜燃料电池由数百节单电池堆叠而成，每节单电池包含双极板、膜电极、密封圈等薄壁组件。电堆的最终性能与寿命，高度依赖于装配过程中两个关键指标：

1、压装力精度：压力过大会导致脆弱的石墨双极板或膜电极破裂；压力过小则会造成接触电阻升高、氢气泄漏。

2、平行度控制：电堆高度方向受力不均，轻则影响密封效果，重则导致电堆内部短路。

传统液压或气动压机难以满足如此严苛的工艺要求，而电动伺服压机则以其卓越的闭环控制能力脱颖而出。

二、电动伺服压机在燃料电池制造中的四大核心应用

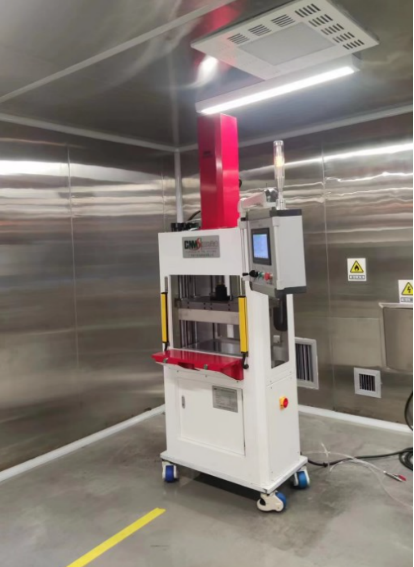

1. 膜电极生产：精密压装守护“心脏”

膜电极是燃料电池的“心脏”，由质子交换膜、催化层和气体扩散层组成，厚度仅几百微米，极其脆弱。其生产过程中的多个压装工序均依赖伺服压机的高精度控制。

●热压转印与五合一组件压合：在膜电极制备过程中，常需要将催化层转印到质子交换膜上，或将气体扩散层与CCM（催化膜组件）通过热压方式结合成五合一或七合一组件。伺服压机配合加热模板，可在精确的温度与压力控制下完成压合，确保各层界面结合强度均匀，避免膜穿孔或催化层脱落。

●边框贴合：在膜电极四周贴附密封边框是防止气体串漏的关键工序。伺服压机以极低压力（可低至几十牛）轻柔压合，并配合视觉定位系统，确保边框与膜电极边缘精确对齐，不遮挡流道。通过实时监控压装力与位移，可有效检测边框是否起皱或偏移，实现100%在线质量判定。

●成品定型与切割：部分膜电极在完成压合后需进行冷压定型，以消除内应力，保证尺寸稳定性。伺服压机可在保压过程中维持恒定压力，为后续的精密裁切提供平整基准。

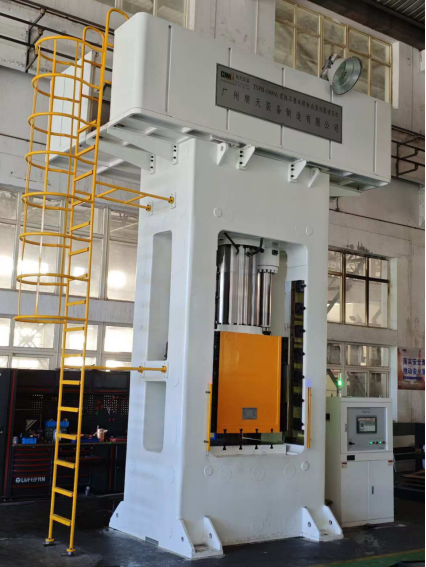

2. 双极板精密制造：从粘接到密封圈安装

双极板分为石墨板和金属板两种，其生产过程涉及多个压装工序：

●复合石墨板粘接：将两片带流道的石墨薄板通过胶粘剂结合。伺服压机提供恒定的平面压力，保证胶层厚度一致，同时保持工件平行，防止固化变形。

●密封圈植入：将预成型的硅胶密封圈精确压入双极板的密封槽内。伺服压机可设定压装深度，并监控压入力，一旦密封圈扭曲或缺失，力值异常即被自动识别。

●气密性测试夹紧：在双极板气密性检测工位，伺服压机充当高重复性的夹紧机构，提供标准化的密封压力，确保测试结果准确可比。

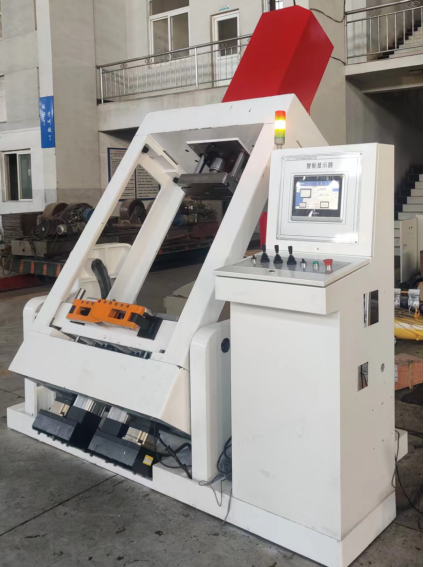

3. 电堆总成组装：毫牛级精度保障性能

电堆组装是伺服压机最精密、最关键的应用场景。工艺过程通常包括：

●预压与对位：将上百片双极板和膜电极交替堆叠后，伺服压机以低压力预压，确保各层初步贴合。

●终压与锁紧：在力控模式下，压机以设定的目标压力（如几十千牛）缓慢加压，同时实时监控压装位移，生成压力-位移曲线。系统通过曲线特征判断电堆内部是否存在异物、密封圈压缩量是否均匀。

●保压与锁紧：达到目标压力后，压机保持压力稳定，由操作人员或自动化设备安装电堆端板紧固螺栓。

多轴同步控制是大型电堆压装的亮点。通过两个或四个伺服轴联动，压装平台全程保持水平，偏差可控制在微米级，确保电堆受力均匀，避免双极板微裂纹。

4. 燃料电池系统部件压装

除电堆核心部件外，燃料电池辅助系统中的精密部件同样依赖伺服压装：

●空压机轴承压装：空气压缩机转子轴承的过盈配合压装，需要精确控制压入力与压入位置，保证轴承运行寿命。

●传感器与接头压入：各种压力、温度传感器以及金属快速接头的压装，力位移监控可防止壳体破裂或压入不到位。

三、电动伺服压机的技术优势：不止于压装

为什么氢燃料电池制造商纷纷选择电动伺服压机？其核心价值体现在以下几个方面：

1. 全过程力与位移闭环控制

伺服电机配合高精度传感器，实现力控精度±0.5% F.S.、位移精度±0.01mm，且可在同一行程中灵活切换“力控”、“位控”或“力/位混合模式”，完美适应不同工序需求。

2. 实时质量监控与数据追溯

压机控制系统实时绘制并比对压力-位移波形，自动判定产品合格性。所有压装数据（力值、位移、时间、曲线特征值）均可存储并上传至MES系统，实现从原材料到成品电堆的全生命周期追溯，满足汽车行业严苛的IATF 16949要求。

3. 高柔性化生产

通过软件配方功能，可快速切换不同型号电堆或双极板的压装参数，无需机械调整，极大提升换型效率，适应小批量多品种的生产模式。

4. 节能环保与洁净度

全电动驱动，无需液压油，杜绝油污污染，满足燃料电池制造对清洁度的严格要求。同时能耗仅为液压系统的30%~50%，符合绿色工厂发展趋势。

电动伺服压机以其高精度、高可靠性和智能化特性，正在重新定义氢燃料电池的制造标准。从核心的膜电极制备到电堆总装，再到精密的双极板密封，它不仅保证了产品的性能与安全，更为规模化生产提供了坚实的数据基础。在氢能产业迈向商业化落地的关键时期，选择先进的伺服压装技术，将是制造商赢得市场的重要竞争壁垒。
