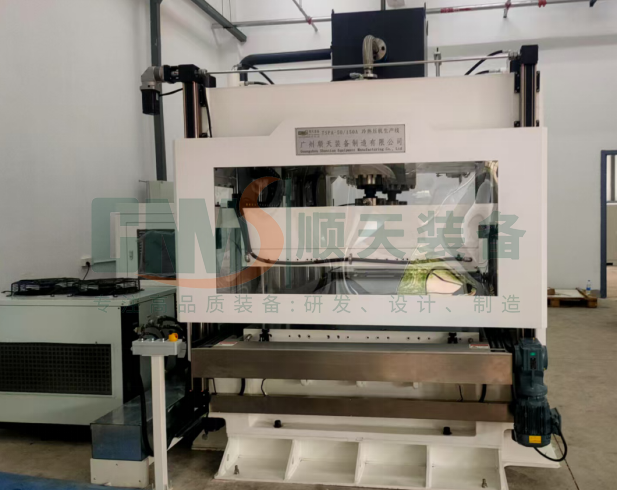

燃料电池全自动热冷压成型生产线

适用领域

●PEMFC膜电极（MEA）热压贴合

●气体扩散层（GDL）与边框热复合

●双极板密封圈（注塑前预处理/热粘合）

●电堆组装前的极板热平压

为什么选择这条全自动热冷压成型产线？（核心优势）

1. 高精度温度/压力控制

●温控系统： 采用分段PID控制，热压板温度均匀性控制在 ±1.5℃ 以内（根据尺寸可达到±1℃）。冷压板采用循环水冷/油冷，降温速度提升30%，有效防止产品翘曲。

●压力系统： 伺服电机驱动+精密压力传感器，实现闭环压力控制，压力重复精度达 ±1% ，避免因压力不均导致的MEA质子交换膜破损或边框溢胶。

2. 全流程自动化，降低人工干预

●集成CCD视觉对位、机器人上下料模块。

●上下料工位与压合区采用安全光幕隔离，既保证安全又支持不停机连续生产。

●单循环节拍可缩短至 15-25秒/模（视产品尺寸而定），替代4-6名熟练操作工。

3. 严格的洁净与稳定性设计

●热压板采用耐高温特氟龙涂层或杜邦布隔离，防止催化剂或质子膜材料粘连。

●针对燃料电池车间环境要求，整线采用无油润滑导向机构，避免油气污染电化学界面。

4. 数字化MES接口

●标配工控机与数据库，实时记录每一模的压力、温度、时间曲线。

●开放OPC UA / Modbus TCP协议，无缝对接工厂MES系统，实现产品全生命周期追溯。

工艺流程

●自动供料： 料仓自动分离MEA边框/双极板基材。

●定位对位： 视觉系统捕捉Mark点，机械手精确放置。

●热压成型： 预设温度下压合，使热熔胶/边框材料与膜融合。

●保压冷却： 转至冷压工位，在压力下降温定型，消除内应力。

●成品堆叠： 吸盘取出成品，激光打码后流入收料盒。

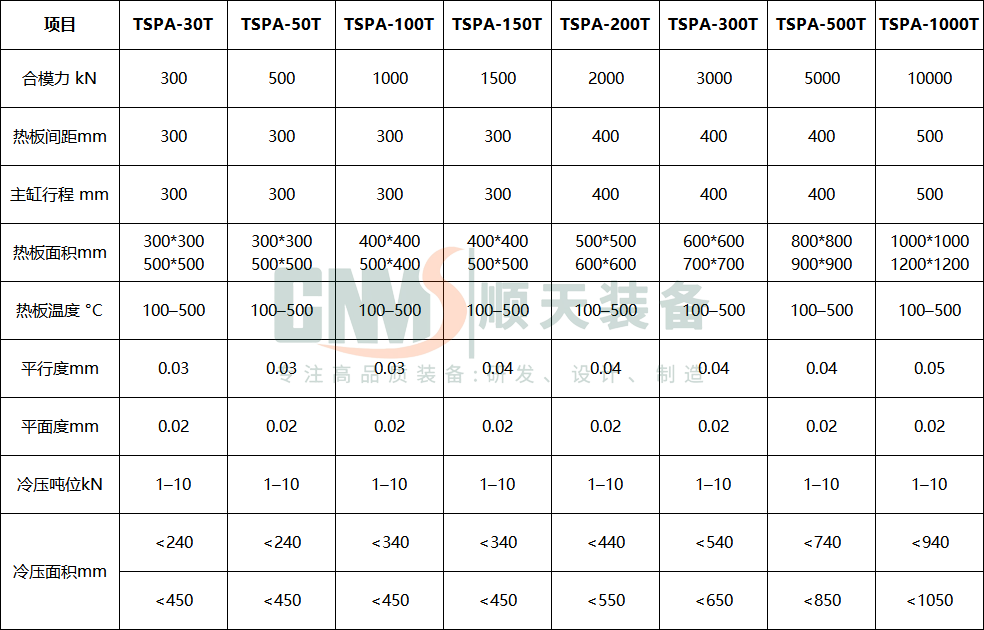

项目参数
