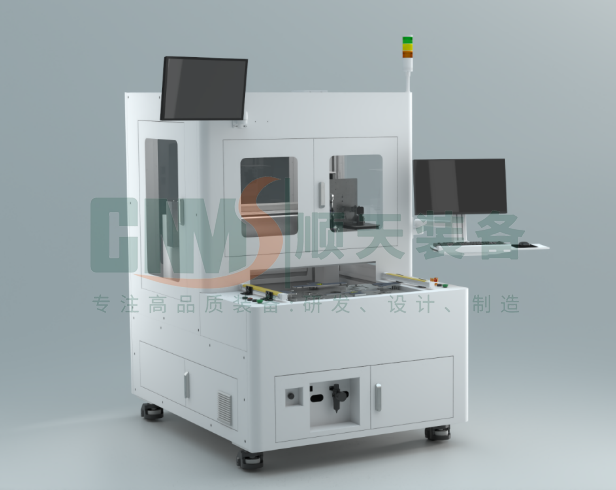

燃料电池点胶设备

核心组成与功能模块

1. 高精度运动平台

采用H型双驱龙门结构，搭配高刚性横梁与直线电机/伺服双驱动系统，配合全闭环光栅尺反馈控制，机械重复定位精度可达 ±0.01mm。双Y轴同步驱动消除高速运动下的横梁偏摆，可支持大幅面（300mm×300mm 至 800mm×500mm）极板的复杂流道密封路径规划，实现高速、平稳的连续涂胶作业。

2. 智能供胶与计量系统

●根据胶水粘度选配螺杆阀、柱塞阀或喷射阀，分别适应中低粘度（500~10万cps）或高粘度（10万~50万cps）的硅胶、环氧树脂、UV胶等。

●闭环压力与流量反馈控制，确保胶线宽度（如0.3~2.0mm）与厚度（0.05~0.3mm）波动 ≤±5% 或绝对偏差 ≤±0.02mm（以较大者为准）。

3. 视觉定位与补偿模块

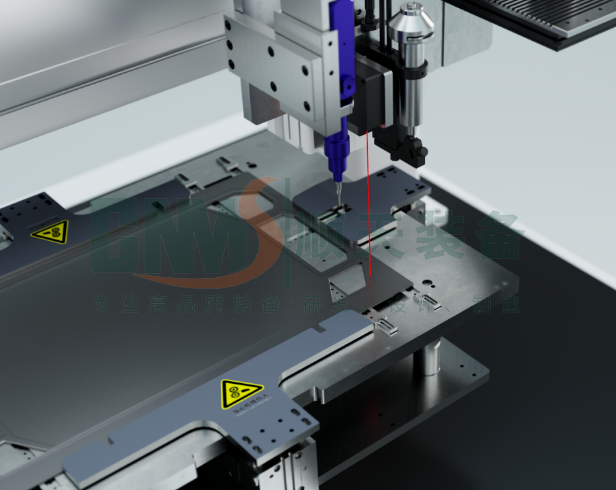

高分辨率CCD相机识别极板基准点与流道边缘，自动修正来料位置偏移。可选激光位移传感器实时检测极板翘曲，动态调整点胶高度。

4. 胶线质量检测系统

在线式激光轮廓仪或2D/3D相机，实时检测胶线宽度、缺胶、溢胶等缺陷，并与MES系统联动报警。

5. 固化单元（可选集成）

●UV胶：可配置随动式UV-LED固化灯头，点胶后立即固化，不干扰运动平台。

●热固胶/环氧：建议配置独立固化站（热风或红外），避免在点胶工位引入热变形或污染。

典型工艺应用

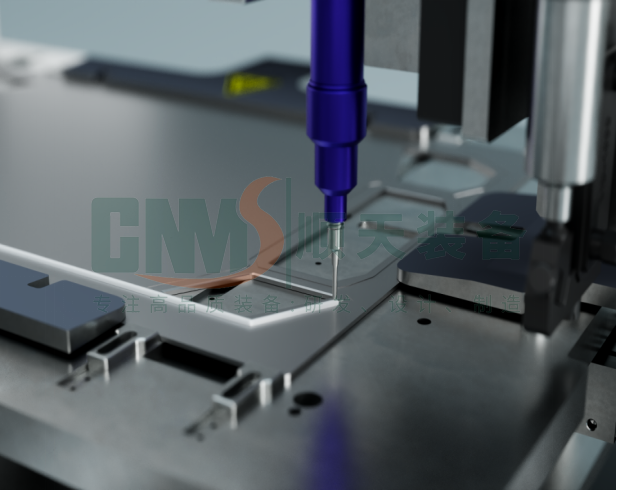

1. 双极板密封：在金属或石墨极板的阳极与阴极侧点制O型或方形密封胶线，压缩后形成气路隔离。

2. MEA边框粘接：将膜电极与子胶框（PEN、PI等）精密贴合，填充边缘孔隙。

3. 微孔填充（返修场景）：对极板渗漏点或连接缝隙进行局部补胶。建议采用离线返修工站，配合高倍视觉引导与微量喷射阀，不推荐集成在量产线中。

典型应用场景

1. 大规模量产线（车用、固定电站）

对于胶线总长 ≤800 mm 的标准极板，设备节拍可达 120~240 片/小时，配合自动上下料与叠片机，适用于车用电堆及兆瓦级固定式发电堆的连续生产。（若极板胶线总长 >1200 mm，节拍相应降低至 60~100 片/小时。）

2. 特种与便携燃料电池（无人机、单兵电源、便携充电器等）

可配置微细胶线模块（宽度 ≥0.1mm），适应小尺寸、高精度密封及边框粘接。

3. PEM电解水制氢

用于电解槽极板与MEA密封，可选耐高电位胶水及UV快速固化单元，避免电解液串漏，提升制氢效率。

4. 研发与中试

高校、研究所或企业研发中心，用于新材料（如石墨复合板、超薄金属板）密封方案验证、胶线压缩特性测试及工艺窗口摸索。

5. 维修与补胶

针对燃料电池返修环节，通过独立离线工作站对局部渗漏点、微孔或边框脱胶进行精准补胶，延长电堆寿命。
