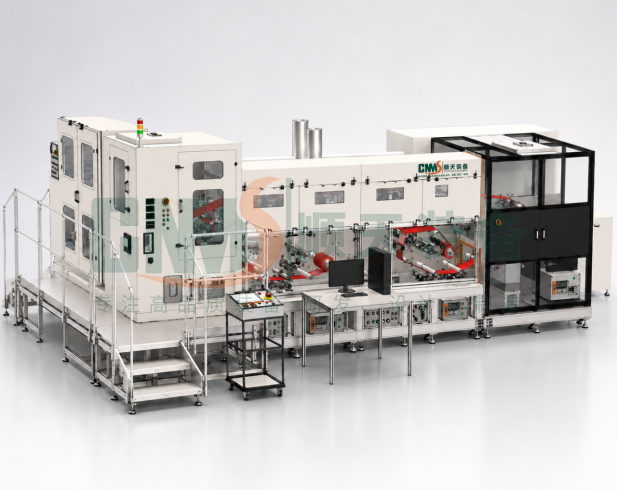

CCM阴极催化层涂布产线

工艺流程

基材放卷 → 涂布模头原点调整 → 涂布间隙调整 → 药液供给 → 膜厚调节 → 多段热风干燥 → 张力控制 → 在线纠偏 → X射线在线检测 → 视觉缺陷检测打标 → 成品收卷 → 数据存储与追溯

技术参数

核心系统单元

1. 基材放卷单元

采用伺服闭环恒张力控制，实时稳定走料张力，防止质子交换膜拉伸变形；配置EPC边缘纠偏机构，实时校正卷材横向偏移；气胀轴固定原料卷芯，具备接头检测与断料检测功能，确保基材平稳输送，避免褶皱与跑偏。

2. 基材收卷单元

完成涂布烘干后膜材的恒张力、低损伤收卷。伺服闭环张力控制匹配走料速度，保证张力恒定；后端EPC自动纠偏确保收卷端面整齐、卷形致密均匀；气胀轴装夹，保障成品外观与性能一致性。

3. 浆料供给单元

负责催化浆料的稳压、恒流量、精密输送与过滤供给。通过伺服泵体精密控压控流，将均匀浆料输送至狭缝涂布模头；具备过滤、稳压缓冲、回流消泡功能，有效消除管路压力波动与气泡，避免断涂、条纹、厚薄不均等缺陷。

4. 狭缝涂布单元

通过模头内部狭缝将浆料均匀挤出，依靠伺服机构实现模头升降，精确控制涂布GAP（间隙）达1μm精度。配合走料速度与供料流量协同控制，实现催化层精密涂布；具备模头移位与升降调节功能，有效抑制条纹与厚薄偏差，保证面密度均匀与膜面品质。

5. 热风干燥单元

采用多段独立温区热风循环干燥，对湿膜进行梯度恒温干燥，快速固化催化层。风道均流结构保证烘干区域温度均匀，避免局部过热、开裂、褶皱或翘曲，确保涂层结构致密、基材尺寸与性能稳定。

6. 在线检测单元

●集成边缘纠偏检测、视觉外观检测、X射线面密度检测三位一体：

●实时采集基材边缘位置，动态修正偏移；

●高清相机在线检测针孔、划痕、漏涂、条纹等外观缺陷；

●X射线非接触式实时检测涂层面密度，在线反馈数据，实现质量实时监控与工艺参数追溯。

7. 电气控制与信息化系统

工业级PLC + 触摸屏 + 伺服/变频驱动，支持配方管理、权限分级、报警记录、趋势曲线、批次信息及关键参数数据导出；预留MES/OPC接口，满足智能化工厂数据互联需求。

设计优势与特点

1. 模块化结构：各单元独立设计，便于维护、升级与工艺调整。

2. 高精度涂布控制：模头平面度/唇口直线度达±0.001mm，GAP调节精度1μm，确保催化层厚度一致性与重复性。

3. 闭环张力与纠偏系统：全流程分段闭环张力控制，配合EPC纠偏，保障走料稳定与涂层质量。

4. 智能在线检测：X射线面密度检测 + 视觉缺陷检测，实时反馈，提升良率。

5. 配方化管理：关键工艺参数可配方化存储，权限分级管理，支持快速换型与工艺复制。

6. 安全环保：完备的安全防护、联锁急停；接触材料满足工艺洁净与耐腐蚀要求；废气排风接口预留，符合现场环保规范。

7. 数据可追溯：全流程关键参数、报警与批次数据自动记录，支持导出，满足质量追溯要求。
