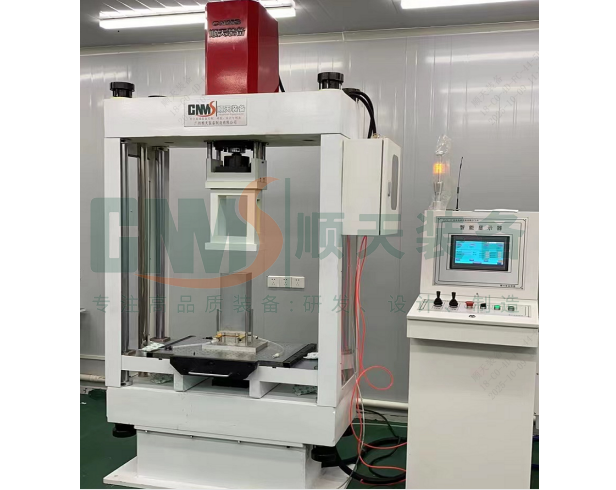

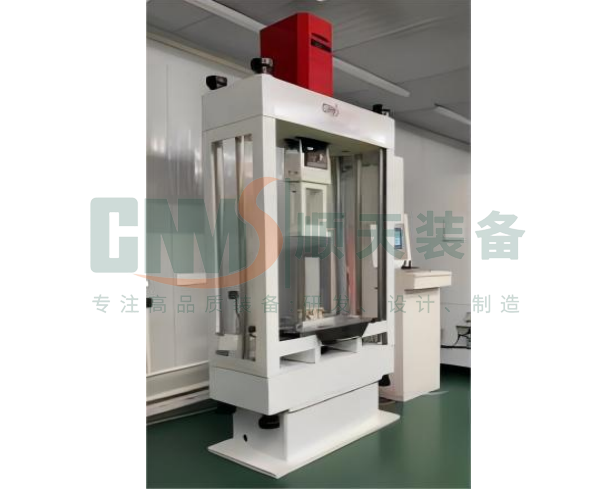

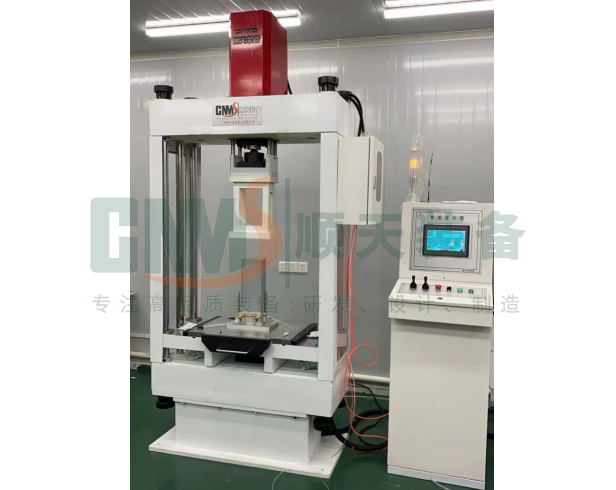

燃料电池双动电堆组装伺服压机

核心技术特征

1. 双动平衡压装结构

●设计理念： 采用上下双伺服油缸（或上动+下辅助支撑）的“双动”结构。

●工艺优势： 区别于传统单动压机，双动设计能够实现对电堆的对中加压。在压装过程中，上下压头可以同步相向运动或实现差动控制，有效抵消内部应力，防止电堆在受压过程中发生弯曲或层间滑移，尤其适用于长电堆的高精度端板平行度控制。

2. 全闭环力-位移控制

●实时检测： 集成高分辨率光栅尺与实时压力传感器，构建高速闭环反馈系统。

●精密压装： 支持多种压装模式（如位置优先、压力优先及力-位移混合控制）。

●核心算法： 系统内置“力-位移”监控窗口，在压装过程中实时描绘实际曲线。当曲线超出设定的公差包络线时，系统自动判定NG，确保每一个电堆的压装过程可追溯，质量可靠。

3. 一体式高刚性机身

●一体式铸造：压机机身采用整体铸铁或钢板焊接结构，经去应力退火处理。

●精度保障： 确保在高达数十吨的压装载荷下，设备变形量极小，从而保证压装平行度与垂直度长期稳定在微米级公差范围内。

4. 在线气密检测系统

●原位测试：压装后直接检测，无需转运，消除二次装夹误差。

●双通道控制：配备高精度比例阀与质量流量计，支持阴阳极腔独立/同步充气。

●多模式检测：压降法（整体密封性）、流量法（量化泄漏），可选配氦气检漏接口。

●智能判定：自动记录压力-时间曲线，与模板比对，生成泄漏率报告并判定合格。

5. 智能化在线称重与数据追溯

●集成高精度秤： 设备平台内置高精度称重模块，可在压装前后实时检测电堆重量，用于核对双极板与膜电极的数量是否准确，杜绝漏装。

●产线互联： 作为自动化产线的核心工位，设备底部设计有升降装置，可与倍速链输送机无缝衔接。电堆通过AGV或输送线自动流转至压机工位，实现全自动上料与下料，满足大批量生产节拍需求。

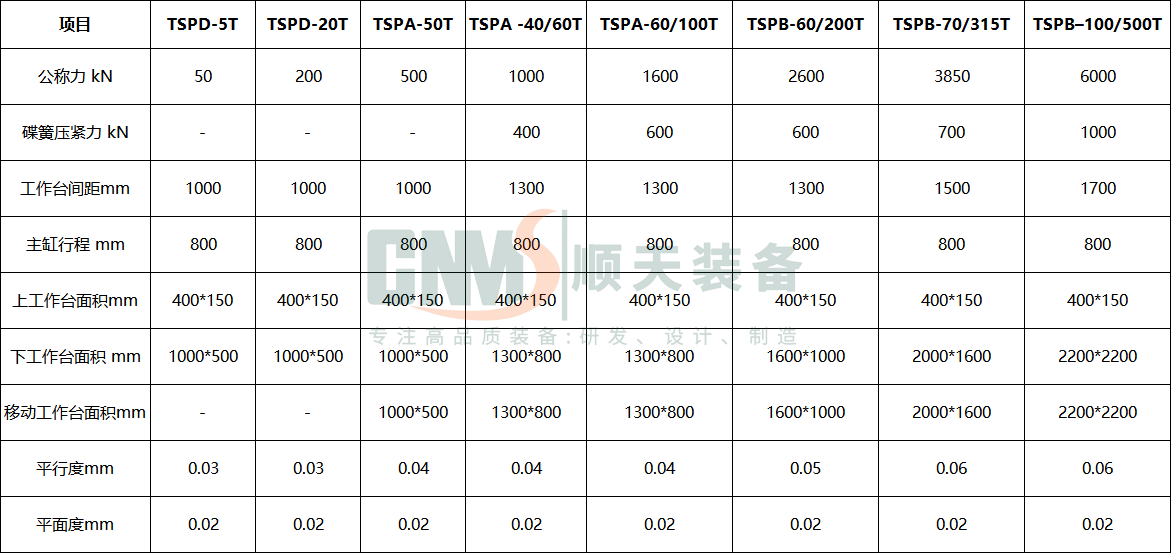

项目参数
