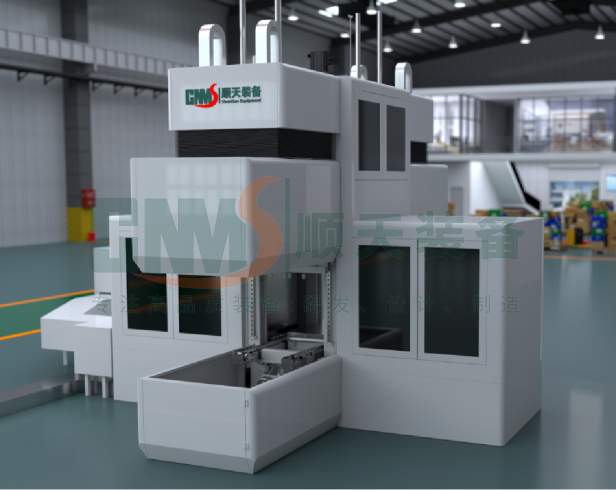

液流电池专用 多向伺服热冷一体压机

核心工艺定位：热复合

在液流电池生产中，“热复合”指将电极框（通常为PP、PVDF等塑料）、密封垫（EPDM或氟橡胶）、双极板及离子交换膜在一定温度和压力下熔接或压合为一体。

●传统痛点：单方向压机易导致塑料边框边缘翘起，冷却时内应力释放导致变形。

●本设备解决方案：采用多向伺服加压，确保平面受压的同时，对边框侧面进行补压，抑制回弹和翘曲。

主要技术特点

1. 多向独立伺服施压系统

●主缸（垂直加压）：采用大吨位伺服电机驱动丝杠或伺服液压系统，压力闭环控制，精度可达±1%。用于压实膜与电极接触界面。

●侧向辅助缸（水平/斜向加压）：针对大尺寸（如1米x1.5米以上）电极框，在压合过程中对边框外侧施加侧向压力，防止塑料边框在高温下“张嘴”或翘边。

●优势：每个方向的速度、位置、压力均可独立编程，适应复杂截面的密封结构。

2. 热冷双模温控系统

●加热段：采用高温导热油或嵌入式加热棒，最高工作温度可达200-250℃（视材料而定，PP约180℃，PVDF约220℃）。温控精度±2℃，确保热熔胶或塑料边框熔融状态一致。

●冷却段：压合保压结束后，自动切换循环冷却水或冷却油，通过内置冷却流道快速降温（降温速率可控）。目的是将熔融态材料迅速定型，减少分子链回弹，降低内应力。

●分区控温：上模与下模、中心区与边缘区可独立控温，以适应不同厚度区域的热需求。

3. 精密平行度与平面度控制

●采用高刚性龙门结构或四柱/八柱导向结构，配合光栅尺及电子闭环调模系统。

●热板平面度可达0.05mm/m，平行度≤0.1mm。这是确保大面积（如1.2m×0.8m）液流电池框无泄漏压合的关键。

4. 过程数据追溯系统

●内置PLC与工业级触摸屏，实时记录并导出压力-位移-温度-时间曲线。

●支持MES系统对接，符合液流电池生产质量追溯要求。每一次热复合的压力、温度峰值、冷却速率均可查询。

工艺流程

1. 上料：依次放置下电极框、密封垫、离子膜、上电极框等组件。

2. 预热与合模：上下热板加热至设定温度，主缸伺服驱动缓慢合模，接触压力小（预压），排出层间空气。

3. 热压（保压）：主缸升至设定高压，同时侧向缸伸出压紧边框四周。保温保压一定时间（如30-300秒），使塑料熔融流动形成密封线。

4. 冷却定型：保持压力，切换冷却循环，快速将热板温度降至塑料热变形温度以下（如50-60℃）。

5. 卸压出料：侧向缸退回，主缸开模，取出已成型的电极框组件。
