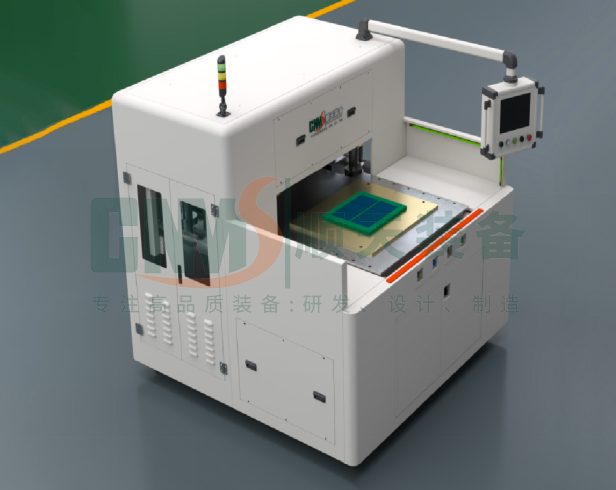

液流电池精密伺服裁切设备

工作原理与结构组成

设备采用伺服电机 + 滚珠丝杠/同步带驱动刀架或送料机构，配合精密切割刀具（旋转圆刀、平刀模切、振动刀或激光头），实现高重复精度的裁切。

主要结构模块如下：

1. 机身与平台：小型化铸造或钢架机身，表面为防静电工作台或切割垫板，适用于单张片料或卷料输送。

2. 伺服驱动系统：包括伺服电机、驱动器及编码器，提供高扭矩、高响应、精确的位置控制，确保每次裁切位置的一致性。

3. 裁切执行机构，根据材料不同可配置：

●旋转圆刀（滚切刀）：适合离子膜、碳纸的连续滚动裁切。

●上下平刀模切：适合小尺寸垫片、密封圈的模切。

●高频振动刀：适合碳毡、石墨软毡（避免压溃）。

●小型激光头：适合异形薄片（需配置排烟）。

4. 夹持与送料单元：对于卷料配置伺服定长送料辊，夹持力可调；对于片料配置手动或气动压料板。

5. 控制系统：PLC或嵌入式运动控制器，搭配触摸屏，可设定裁切长度、裁切数量、裁切速度、往复模式等；可存储多个配方。

6. 安全防护：光幕或安全罩，双手启动按钮，确保操作安全。

技术特点与优势

1. 体积小巧、移动灵活

整机尺寸通常为长1.0~1.5米，宽0.6~0.8米，高1.0~1.2米，可放置于实验台或独立支架上，适合空间有限的实验室或中试车间。

2. 伺服驱动带来高精度与高稳定性

相比普通步进电机或气缸裁切，伺服电机在全速度范围内输出扭矩平稳，位置控制误差小。实际裁切长度精度可达 ±0.1mm，重复定位精度 ±0.05mm，满足液流电池对离子膜和电极片尺寸一致性要求。

3. 柔性适应多种材料

通过更换刀具和调整工艺参数（裁切速度、压力、下切深度），一台设备可处理从极薄的离子膜（20μm）到厚达3mm的柔性石墨板，再到蓬松的碳毡（5~10mm厚）。无需频繁更换机械结构。

4. 裁切边缘质量好

对于离子膜和碳纸，采用滚切或振动刀裁切可避免热熔收缩或毛刺产生；对于碳毡，专用刀模可减少纤维拉丝和掉粉。

5. 低废料、小批量友好

支持手动/自动上料，只需少量材料即可完成裁切，特别适合测试级用量。可通过软件优化排料版式，降低边角料浪费。

6. 操作简单、快速切换

触摸屏直接输入尺寸、数量、速度，配方存储一键调用。更换产品型号时，只需调整送料长度或更换刀具（5分钟内完成），无需复杂调试。

7. 安全性好

配备刀罩和安全联锁开关，开盖立即停机，符合实验室安全规范。

常见应用场景

1. 离子膜裁切：将成卷的全氟磺酸膜裁成单张实验用片（如100×100mm、200×300mm），边缘光滑、无拉伸变形。

2. 碳毡电极定尺寸：将整卷或整张碳毡裁成电池所需的矩形（如300×400mm），伺服控制可保证批量一致性，同时减少粉尘产生。

3. 密封垫片小批量生产：利用模切或振动刀，裁切硅胶垫、三元乙丙密封垫，满足电堆组装前的密封件快速供应。

4. 双极板修边：对注塑或模压后的复合双极板进行边缘精修，去除飞边。
