产品描述

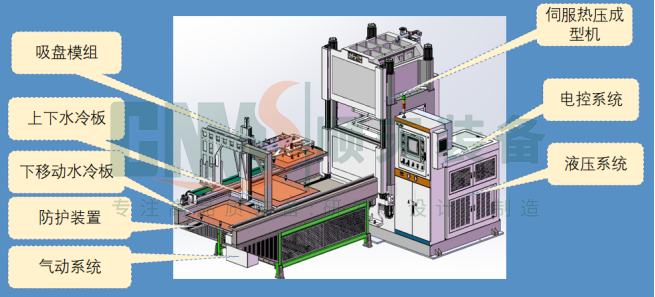

核心组成与功能
1. 伺服热压成型机
作为设备的核心执行单元，采用伺服驱动与液压系统配合，可精准控制压合压力、温度与行程，确保成型件密度均匀、尺寸稳定。
2. 上下水冷板与下移动水冷板
上下水冷板配合可移动的下水冷板，实现对工件的快速冷却定型，有效缩短生产周期，提升产品尺寸精度与力学性能。
3. 吸盘模组
负责自动上料与下料，通过气动系统提供吸附动力，实现工件的精准定位与自动化流转，减少人工干预。
4. 防护装置
配备安全防护栏与安全门，有效隔离危险区域，保障操作人员安全，同时避免异物进入工作区影响生产。
5. 电控系统与液压 / 气动系统
电控系统作为 “大脑”，集成触摸屏与 PLC，可灵活设置工艺参数（温度、压力、时间等），实现全流程自动化控制。
液压系统为热压提供稳定动力，气动系统为吸盘模组等执行元件提供气源，保障设备高效稳定运行。
设备优势
●自动化程度高：从上下料到热压、冷却全流程可实现自动化作业，大幅提升生产效率。
●工艺精度可控：伺服驱动与精准温控系统，确保产品一致性与合格率。
●安全可靠：多重防护与稳定的液压 / 气动设计，保障设备长期稳定运行与人员安全。
●应用广泛：适用于复合材料、新能源电池结构件、汽车内饰件等多种行业的成型工艺。

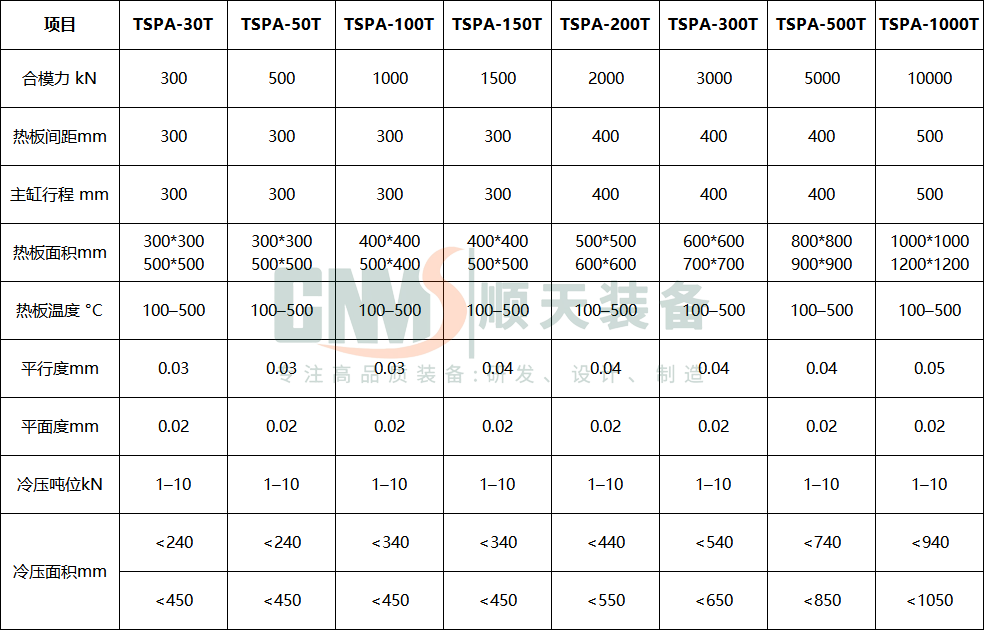

项目参数
| 项目 | TSPA-30T | TSPA-50T | TSPA-100T | TSPA-150T | TSPA-200T | TSPA-300T | TSPA-500T | TSPA-1000T |
| 合模力 kN | 300 | 500 | 1000 | 1500 | 2000 | 3000 | 5000 | 10000 |
| 热板间距mm | 300 | 300 | 300 | 300 | 400 | 400 | 400 | 500 |
| 主缸行程 mm | 300 | 300 | 300 | 300 | 400 | 400 | 400 | 500 |
| 热板面积mm | 300*300 500*500 | 300*300 500*500 | 400*400 500*500 | 400*400 500*500 | 500*500 600*600 | 600*600 700*700 | 800*800 900*900 | 1000*1000 1200*1200 |
| 热板温度 °C | 100–500 | 100–500 | 100–500 | 100–500 | 100–500 | 100–500 | 100–500 | 100–500 |
| 平行度mm | 0.03 | 0.03 | 0.03 | 0.04 | 0.04 | 0.04 | 0.04 | 0.05 |
| 平面度mm | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
| 冷压吨位kN | 1–10 | 1–10 | 1–10 | 1–10 | 1–10 | 1–10 | 1–10 | 1–10 |
| 冷压面积mm | <240 <450 | <240 <450 | <340 <450 | <340 <450 | <440 <550 | <540 <650 | <740 <850 | <940 <1050 |
定制产品
专注设备生产定制，以全链路服务贴合您的专属应用诉求，适配工况、提效合规，为您打造核心竞争力。
