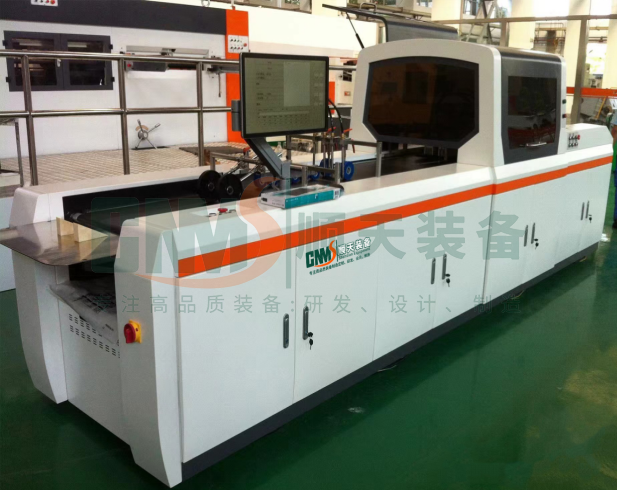

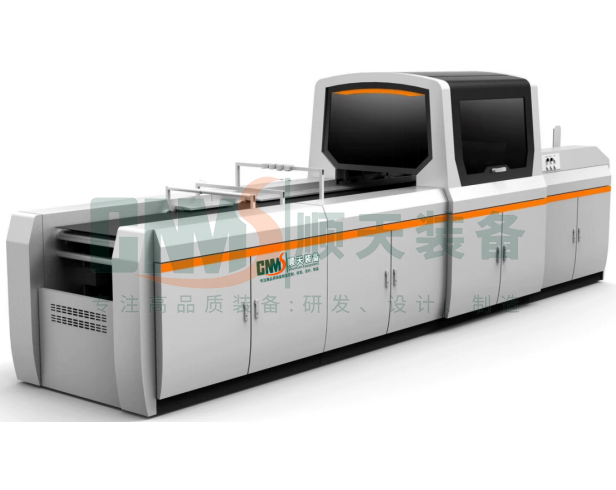

液流电池三合一热复合生产线

该液流电池三合一热复合生产线，专为全钒液流电池、铁铬液流电池等电堆中离子交换膜与两侧密封边框（或称电极框）的连续化、自动化热压复合而设计。

设备将离子交换膜与正/负极侧的绝缘密封边框（材料可为PP、PVDF、氟橡胶等）通过定位、加热、加压、冷却定型等工艺，一次完成 “密封边框-离子交换膜-密封边框” 的三层结构高精度复合。复合后的组件称为“膜框组件”或“带边框的离子交换膜”。该组件在电堆中起到隔离正负极电解液、防止交叉混合、提供机械支撑和边缘密封的作用。

设备可同时实现热熔胶膜的精密裁切、边框供料、膜自动对齐、热压及在线检测，为液流电池电堆制造提供高效、稳定、一致的批量生产方案。

立即咨询 + 下一个产品

产品描述

工艺流程

●自动放卷/上料 – 离子交换膜、上下层密封边框（卷材或片材，可预覆热熔胶层）经纠偏装置精密定位。

●预加热 – 三段预热区使材料均匀升温至设定温度，消除内应力。

●热压复合 – 双热压辊/平板层压单元施加精确压力与温度，实现密封边框-离子交换膜-密封边框三层材料无气泡、高粘合强度复合。

●冷定形 – 冷却辊/冷却平台快速降温，固定尺寸与形状，减少回弹变形。

●在线检测 – 视觉系统检测复合位置、外观缺陷；厚度传感器监控均匀性。

●定长裁切/收卷 – 按工艺要求裁切成片材或收卷，提供合格膜框组件（即三合一组件）。

技术优势

●高复合一致性 – 全闭环压力/温度控制，沿幅宽方向温差≤±1.5℃，压力波动≤±1%，确保膜与边框之间的密封可靠、界面粘接稳定。
