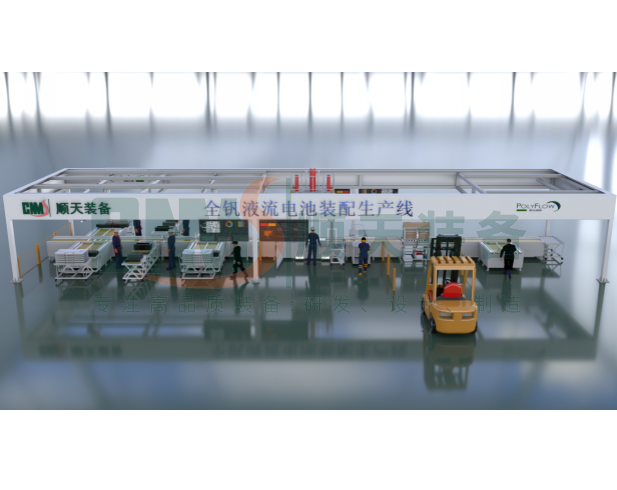

全钒液流电池电堆组装生产线

主要组成部分

该装配线由功能完备的物理模块和智能化的软件管理系统构成，确保从物料处理到成品下线的全流程管控。

1. 物料前处理系统

●组件处理单元：针对端板、绝缘板、集流板、双极板、隔膜、密封垫等关键部件进行自动清洁、等离子处理或预热。

●双极板加工模块：集成双极板热熔或焊接设备，并配备在线检测功能，确保板片无缺陷。

●自动上料系统：根据生产节拍，自动将各类物料输送至指定工位。

2. 核心装配设备

（1）自动点胶与覆膜单元：

●自动点胶：对密封垫槽或指定区域进行高精度、定量涂胶。

●自动覆膜：实现隔膜与电极框的自动定位与覆合，避免人工接触造成的污染或褶皱。

（2）电堆自动堆叠系统：采用高精度机械手或龙门架，根据预设的堆叠顺序（如：双极板、隔膜、密封垫）进行逐层抓取和放置。

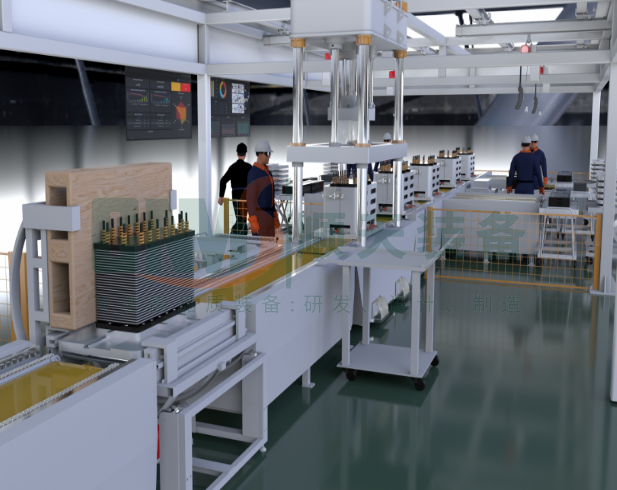

（3）电堆组装堆叠系统与伺服液压机：提供高精度的压装力控制和位移监测，确保电堆各组件紧密贴合，压缩量均匀一致。

（4）辅助机构：

●电堆翻转机构：实现电堆在组装过程中的180度翻转，便于双极堆叠或双侧装配。

●旋转输送台与升降装置：实现产线内部的柔性流转，衔接不同工位，优化厂房空间布局。

3. 智能化控制与检测系统

●堆叠配方管理系统：核心软件平台，可存储和调用不同型号电堆的堆叠配方（如层数、压力、温度、胶线轨迹），实现快速换型。

●CCD视觉检测系统：在关键工位（如点胶后、堆叠中）进行在线检测，自动判断胶路完整性、组件位置精度及异物混入。

●气密性测试台：模拟电池工作状态，对组装过程中的半成品或成品电堆进行泄漏检测。

主要功能特点

1. 全流程自动化

产线具备单元件的自动点胶、自动覆膜、自动堆叠和自动检测能力。从上料到压装，全程减少人工干预，保证了电堆组装的一致性和洁净度。

2. 高精度视觉引导与检测

集成先进的CCD视觉系统，不仅用于引导机械手精确抓取和放置柔软的隔膜与双极板，还用于实时检测：

●胶线宽度、厚度及连续性（判断条件可自由设定）。

●各组件边缘对齐度。

●表面缺陷识别。

3. 智能压装与数据追溯

●伺服压装控制：通过伺服液压机实现压力和位移的闭环控制，确保电堆受力均匀。

●数据追溯系统：具备测试结果采集、统计及追溯功能。每一下线电堆都有唯一的“身份证”，关联其组装过程中的所有工艺数据（如压力曲线、扭矩值、气密性结果等），便于质量管理与后期维护。

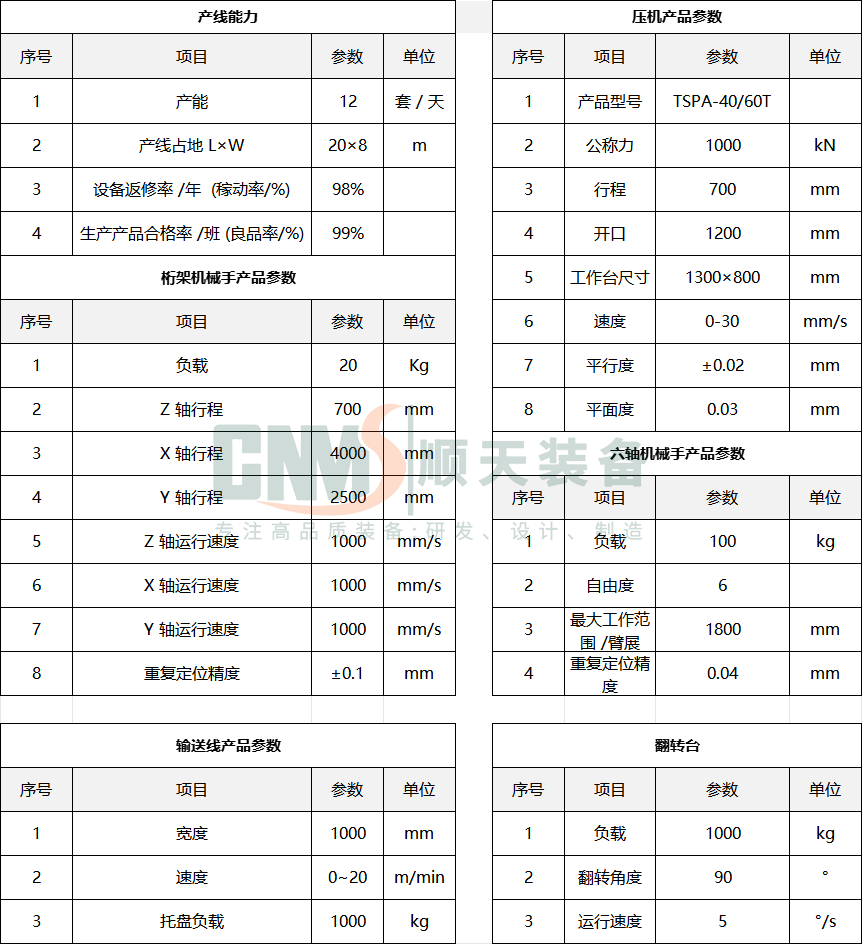

项目参数
