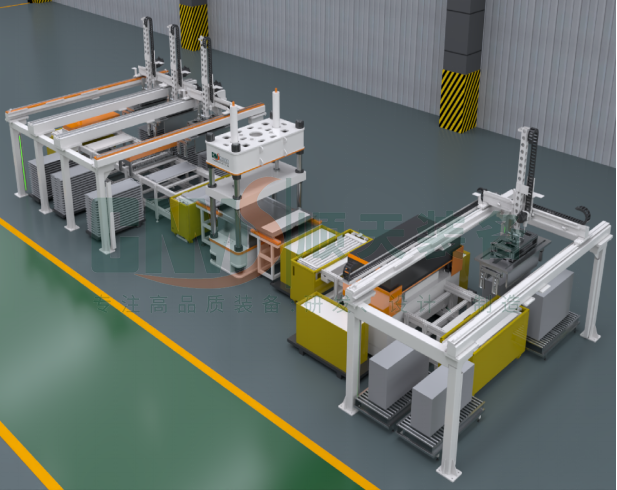

流道板裁切、整平、粘贴一体化设备

三大核心功能

1. 精密裁切模块

功能：将成卷或大张的流道板基材，按预设的流道图形及外形尺寸进行高速、无毛刺裁切。

技术特点：

●采用高精度旋转模具裁切或激光冷切工艺，边缘光滑，不堵塞流道微结构。

●裁切精度可达 ±0.05mm，确保流道与密封槽的精确对位。

●支持连续卷料自动冲切，废料自动分离收集。

2. 自动整平模块

功能：消除裁切过程中产生的板材内应力及翘曲变形，确保流道板平面度满足电堆堆叠密封要求。

技术特点：

●采用多段式加热（热压+冷定型） 工艺：加热段软化树脂基体消除应力，冷定型段快速锁模定型。

●温度控制精度 ±2℃，压力可编程调节，适应不同厚度（0.5-3mm）板材。

●整平后平面度可达到 ≤0.2mm/m² 的高标准。

3. 精准粘贴模块

功能：将裁切好的流道板与液流框、密封垫片或电极材料进行高精度复合粘贴。

技术特点：

●视觉引导贴合系统：通过CCD识别裁切板的特征点与框体位置，实现自动纠偏。

●滚压/层压贴合：采用伺服驱动的恒压滚轮或真空层压结构，确保无气泡、无移位，粘接牢固。

●涂胶方式可选：预涂胶膜热压贴合或精密点胶后贴合。

设备核心优势

1. 高度集成，占地小：一台设备完成三工序，相比传统单机连线模式，节省占地面积约 40%。

2. 一致性高：消除人工搬运和换位造成的二次定位误差，产品一致性大幅提升，良率可达 99% 以上。

3. 生产效率提升：自动化节拍可控，典型加工节拍可达 15-30秒/片（视材料工艺而定）。

4. 数据追溯：配备MES（制造执行系统）接口，可实时采集压力、温度、位置等数据，实现全流程追溯。

典型应用场景

1. 液流电池电堆装配线：作为电堆叠片前的最后精加工单元。

2. 双极板生产厂：用于成品双极板的定尺、整平和密封胶条/边框粘贴。

3. 储能系统集成商：内部自建电堆线，保障核心部件加工自主可控。
