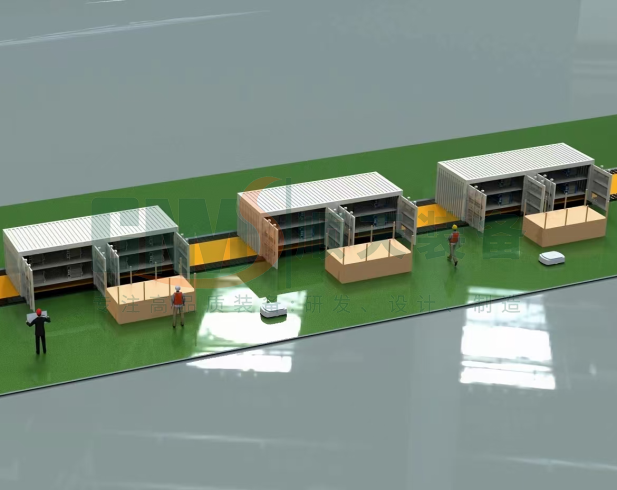

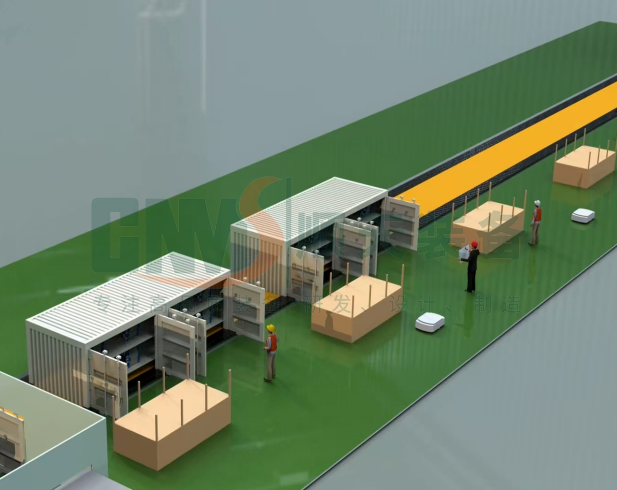

功率集装箱装配线

核心工艺流程

1. 智能上料与箱体预处理

产线起始端采用龙门集装箱移动车进行物料配送。移动车将空的功率集装箱精准吊装至板链式输送线上，随后自动脱离。在预处理工位，工人打开集装箱前后共计8扇门并进行固定，确保箱体在后续移动中保持稳定，为内部装修和自动化装配提供无障碍通道。

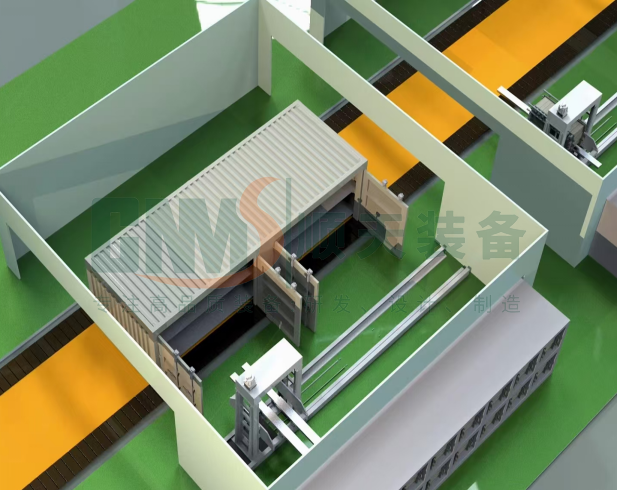

2. 全自动电堆精准装配

●本产线的核心在于双工位堆垛机械手系统：

自动供料：人工使用叉车将电堆从存储区转运至专用电堆料架，实现物料缓存与自动定位。

取料与行走：堆垛机械手移动至取料位，通过特制叉取装置从料架上取出电堆。

●分层装配：

第一层装配：机械手携带电堆行走至集装箱内，将6个电堆精确放置于底部安装位置。

第二层装配：板链输送线将集装箱移至下一个堆垛机械手工位，由另一台机械手完成上层6个电堆的装配。

3. 柔性化人工装配工站

针对集装箱内复杂的线束、管路及紧固需求，产线设置了多个人机协作工位：

●紧固工位：人工进行电堆与集装箱本体的把合螺栓拧紧，确保机械连接强度。

●管路安装工位：完成集装箱内部冷却系统、通风管路的连接。

●电气安装工位：进行高低压线束的布线、接插与捆扎。

4. 质量检测与下线

装配完成后，集装箱进入打压检测工位，人工进行气密性或压力测试。检测合格后，工人将集装箱门关闭。产线末端，龙门集装箱移动车再次介入，将成品从板链线体上吊离，运往下一道工序或成品存储区。

产线优势

1. 高度自动化：采用龙门吊与板链线结合，解决了大件物流运输难题；堆垛机械手替代人工搬运重载电堆，降低劳动强度。

2. 高精度定位：机械手具备精准的行走与定位功能，确保电堆安装的重复精度，避免磕碰损伤。

3. 柔性化生产：人工工位与自动化设备有机结合，既能满足标准化的装配需求，又能适应复杂管路和电气接线的灵活性。

4. 节拍均衡：通过双层分离式装配设计，有效利用空间，优化了生产节拍，提升产能。
