液流电池检测台

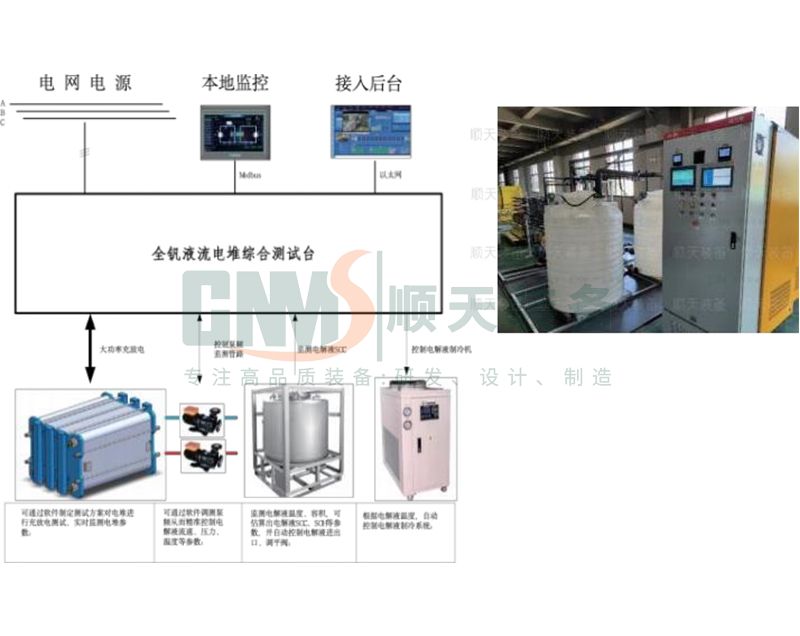

该液流电池检测台是一款专为全钒液流储能电池电堆研发与生产测试而设计的高精度、智能化检测平台。

它集成了电力电子控制、流体力学监测与电化学分析技术，能够模拟电池电堆在各种工况下的运行状态。

设备支持从电堆激活（0V启动）到性能衰减测试的全生命周期评估，是钒液流电池电堆研发、质检与寿命测试的理想工具。

立即咨询 + 下一个产品

产品描述

核心优势与特色

1. 支持0V启动

●零电压启动：针对全钒液流电池开路电压低的特点，支持电堆从0V开始充电激活，无需辅助电源即可完成电解液的初始化活化。

●电解液特性监控：在激活及运行过程中，实时监测电解液的温度、密度及状态，确保电解液达到最佳活性。

2. 高精度测控体系

●超高控制精度：电流与电压控制精度最高可达±5% FS，满足对电堆极化曲线、效率边界的高精度测试需求。

●单体电芯巡检：内置多通道电压采集单元，可实时监测电堆中每一片单体电芯的电压分布，快速定位一致性差的电芯，分析电堆内部液流分配均匀性。

3. 能量高效回馈

绿色节能：采用能量双向流动技术，放电能量直接回馈电网，电网回馈效率高达90%以上，大幅降低长时间循环老化测试的能耗成本。

4. 智能化液流控制系统

●泵控协同：系统可直接控制变频泵，根据设定的电解液流速或压力自动调节泵的频率，模拟不同流量下的电堆性能。

●多参量监控：实时记录并监控电解液的流速、压力、温度，并具备超限报警功能。

●温控联动：可根据电解液温度设定阈值，自动启停外部制冷或加热系统，保证测试环境的一致性。

5. 深度数据分析能力

●SOC在线评估：基于实时充放电数据与电压特征，自动记录并估算电解液及电堆的荷电状态。

●电堆内阻测试：支持在线交流或直流内阻测试，帮助研究人员分析电堆的欧姆极化与传质极化。

●策略可编程：上位机软件支持构建复杂的测试策略，包括恒流充电/放电、恒压充电、恒功率充放电、模拟工况循环等。

●实时监控：多窗口界面同步显示电气参数（电压、电流、功率）与液流参数（流量、压力），数据曲线无缝缩放。

●数据管理：自动生成测试报告，支持原始数据导出，便于进行二次分析。

●电堆研发测试：电堆极化曲线测试、功率特性测试、效率测试。

●寿命与可靠性验证：长时间循环充放电测试、工况模拟测试。

●电解液性能评估：不同配方电解液在电堆中的实际表现测试。

●出厂质检：电堆气密性检测后的电化学激活与容量标定。

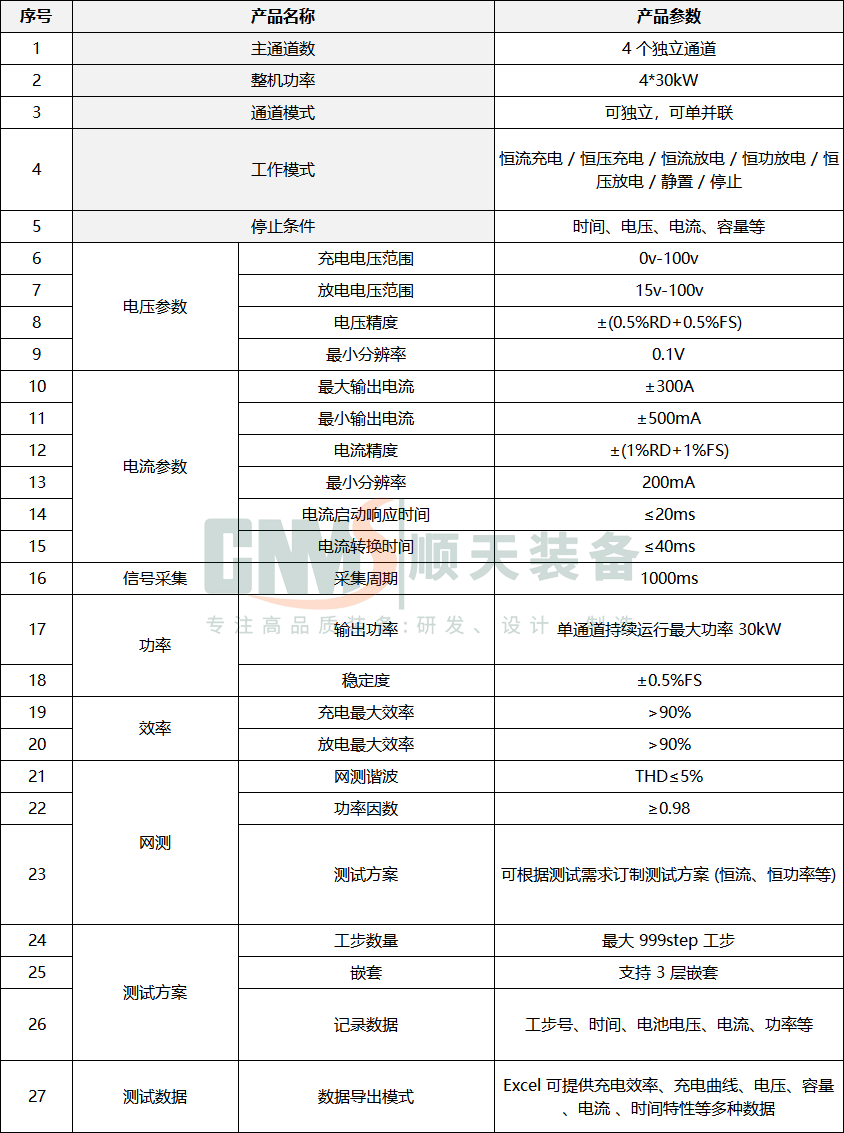

序号	产品名称		产品参数
1	主通道数		4 个独立通道
2	整机功率		4*30kW
3	通道模式		可独立，可单并联
4	工作模式		恒流充电 / 恒压充电 / 恒流放电 / 恒功放电 / 恒压放电 / 静置 / 停止
5	停止条件		时间、电压、电流、容量等
6	电压参数	充电电压范围	0v-100v
7		放电电压范围	15v-100v
8		电压精度	±(0.5%RD+0.5%FS)
9		最小分辨率	0.1V
10	电流参数	最大输出电流	±300A
11		最小输出电流	±500mA
12		电流精度	±(1%RD+1%FS)
13		最小分辨率	200mA
14		电流启动响应时间	≤20ms
15		电流转换时间	≤40ms
16	信号采集	采集周期	1000ms
17	功率	输出功率	单通道持续运行最大功率 30kW
18	功率	稳定度	±0.5%FS
19	效率	充电最大效率	>90%
20	效率	放电最大效率	>90%
21	网测	网测谐波	THD≤5%
22		功率因数	≥0.98
23		测试方案	可根据测试需求订制测试方案 (恒流、恒功率等)
24	测试方案	工步数量	最大 999step 工步
25		嵌套	支持 3 层嵌套
26		记录数据	工步号、时间、电池电压、电流、功率等
27	测试数据	数据导出模式	Excel 可提供充电效率、充电曲线、电压、容量、电流、时间特性等多种数据
