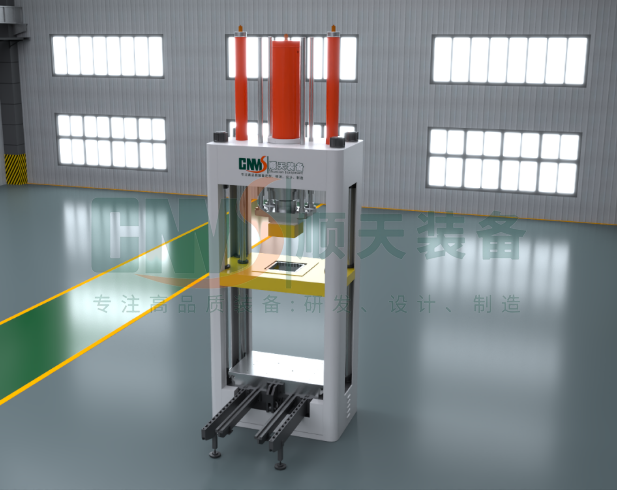

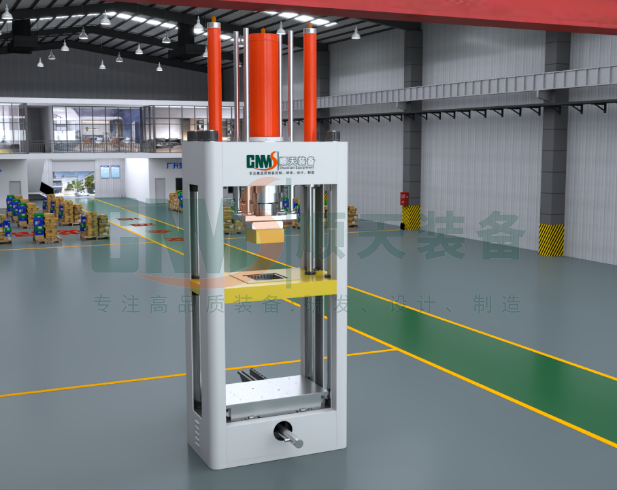

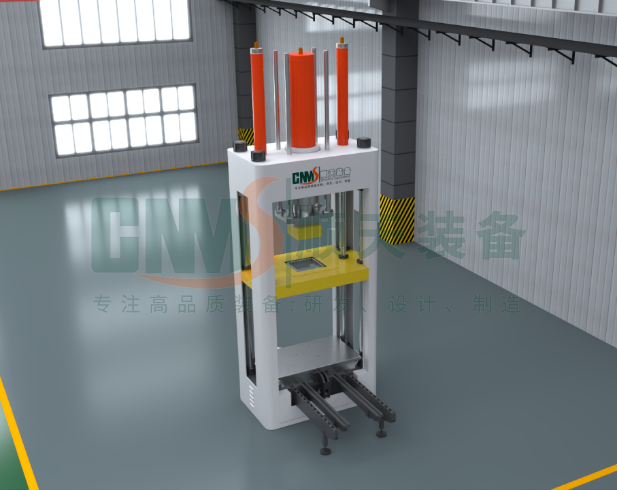

大吨位电堆压机

核心优势与功能特点

1. 高精度伺服控制

●闭环控制：内置高精度压力传感器和光栅尺/磁栅尺，实时反馈压力与位移数据。

●全闭环压制：支持“压力控制”、“位置控制”及“分段压力/位置控制”模式。例如，在压装初期采用位置控制快速接近，在接触工件后切换为压力控制缓慢加压，防止损伤脆弱的电极材料。

●多点保压均一性：针对大尺寸电堆，通过伺服泵和精密液压回路设计，确保整个工作台面的压力均匀分布，避免电堆压装后出现“塌腰”或局部压力过大。

2. 大吨位与高刚性结构

●机身结构：采用整体钢板焊接或预应力钢丝缠绕结构（针对超大吨位），经过有限元分析优化，具有极高的刚性和抗偏载能力，确保在重载下变形量极小。

●导向系统：配置加长型高精度立柱导向或8面导轨导向，保证滑块运动的垂直度和重复精度。

3. 智能化工艺与数据追溯

●配方管理：PLC控制系统内置多种电堆型号的压制工艺参数，支持一键切换，无需人工反复调压。

●数据记录：实时记录压制过程中的位移-压力曲线，并上传至MES系统。支持关键点的压力监控（如密封圈压缩量到达指定位置时的压力值），实现“一电堆一档案”的全生命周期追溯。

●故障自诊断：系统实时监控油温、油位、滤芯堵塞及电机过载情况，并显示中文报警信息。

4. 节能与环保

●伺服液压系统：相比传统定量泵液压机，伺服系统根据实际需求调节电机转速和流量，在待机、保压阶段电机几乎不转，综合节能可达30%-70%。

●低噪音：减少了溢流阀的使用，油温低，运行噪音通常控制在75分贝以下。

●洁净度：采用高标准密封，满足电池制造车间的洁净度要求（如十万级或万级）。

5. 安全防护

●安全光幕：工作区域配备光幕保护，操作人员肢体进入危险区域时立即停机。

●双按钮启动：双手同步操作，防止误操作。

●液压安全锁：上模设置液压自锁装置，防止断电或断管时滑块坠落。

可选配置

●自动送料/出料系统：配备重型滚轮输送线或AGV接口，实现电堆的自动进出。

●对中定位机构：多方向液压或气动机械手辅助电堆组件在压装前的精确对中。

●在线检测：集成厚度检测、绝缘电阻测试仪，在压装后立即测量电堆高度和绝缘性能。

●温控系统：针对需要热固化工艺的电堆，可选配加热模板及温控系统。

适用场景

●全钒液流电池储能系统生产线

●锌溴液流电池电堆组装线

●铁铬液流电池电堆生产线

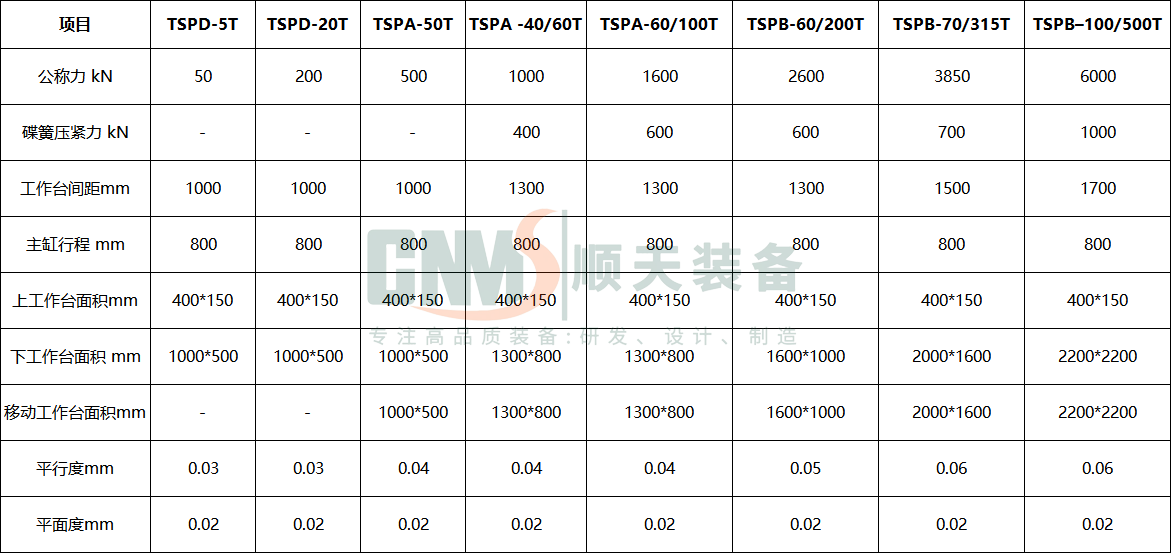

项目参数
