5T双动电堆组装压机

双动电堆组装压机是专为下一代高功率、高可靠性液流电池（尤其是全钒液流电池等）规模化制造而开发的革命性核心装备。它突破传统单动压机的技术局限，采用上下两组独立高精度伺服驱动单元，从电堆两端同步施加对称、可控的压装力，实现了对电堆组件从“对位”到“压合”全过程的动态对中与均匀压缩。

立即咨询 + 下一个产品

产品描述

本设备的核心价值在于其颠覆性的力控理念与结构设计。在压装过程中，上下驱动单元基于实时传感器网络进行协同闭环控制，确保作用力始终沿电堆中心轴线传递，从根本上消除了单侧施压导致的组件倾斜、错位或内部应力分布不均等固有缺陷。这为液流电池电堆内部大型薄层电极、复杂流道与多重密封界面的完美结合，提供了前所未有的理想力学环境。

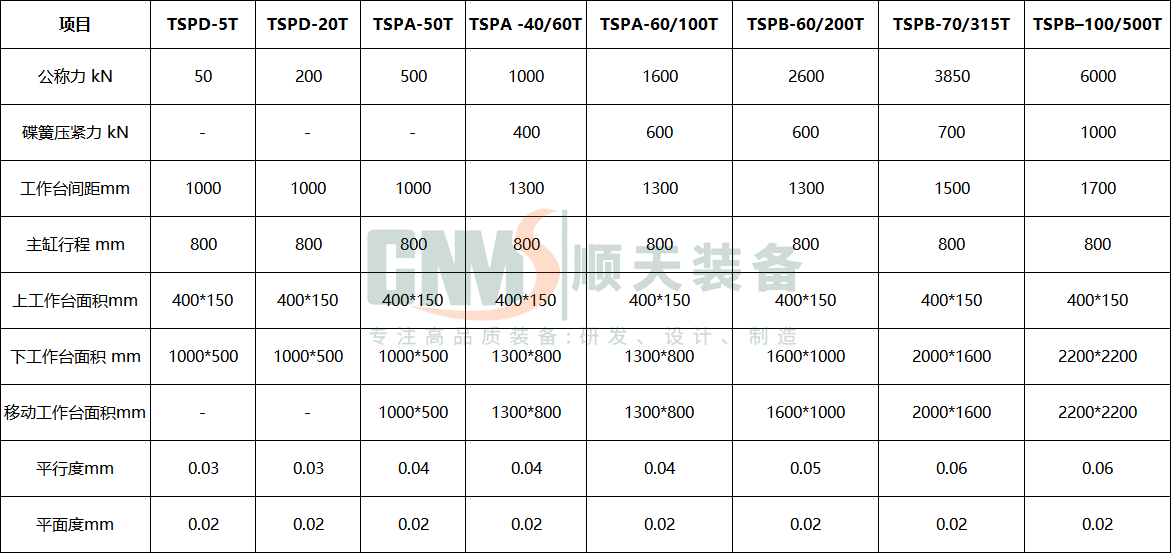

项目参数

项目	TSPD-5T	TSPD-20T	TSPA-50T	TSPA -40/60T	TSPA-60/100T	TSPB-60/200T	TSPB-70/315T	TSPB–100/500T
公称力 kN	50	200	500	1000	1600	2600	3850	6000
碟簧压紧力 kN	-	-	-	400	600	600	700	1000
工作台间距mm	1000	1000	1000	1300	1300	1300	1500	1700
主缸行程 mm	800	800	800	800	800	800	800	800
上工作台面积mm	400*150	400*150	400*150	400*150	400*150	400*150	400*150	400*150
下工作台面积 mm	1000*500	1000*500	1000*500	1300*800	1300*800	1600*1000	2000*1600	2200*2200
移动工作台面积mm	-	-	1000*500	1300*800	1300*800	1600*1000	2000*1600	2200*2200
平行度mm	0.03	0.03	0.04	0.04	0.04	0.05	0.06	0.06
平面度mm	0.02	0.02	0.02	0.02	0.02	0.02	0.02	0.02
