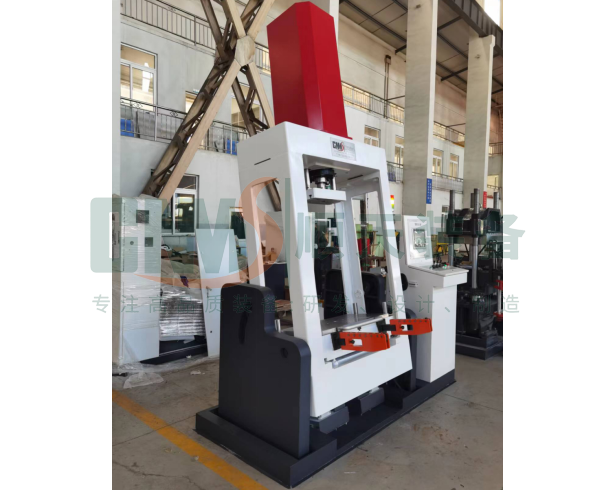

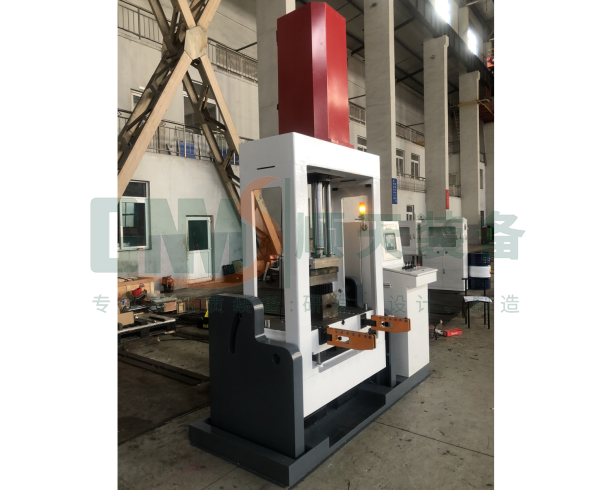

5T电堆组装伺服压机

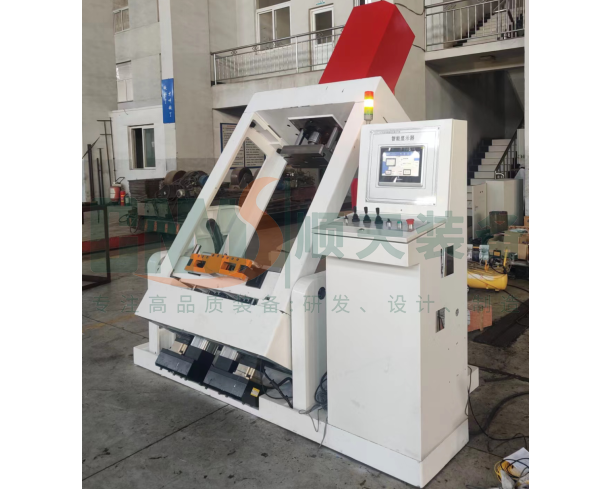

该5T液流电池专用电堆组装伺服压机，是专为全钒液流电池等电堆的高一致性与高密封性生产而设计的核心装备。它采用伺服液压闭环控制系统，支持压力与位移模式的精准协同控制，并配备扫码追溯与数据记录功能，实现了从叠堆、压装到参数追溯的全流程数字化管理。其特有的倾斜叠堆与重心定位技术，能确保大型双极板与多层密封组件精准对齐，为保障电堆的长期密封可靠性奠定工艺基础。

立即咨询 + 下一个产品

产品描述

该设备集成了压装与在线气密检测功能，通过可控的压力与保压过程，确保大面积密封界面均匀受力，从源头杜绝电解液泄漏风险。设备采用上置油缸免地坑的紧凑设计，配备光栅防护，在节省空间的同时兼顾安全与耐用性。选择本设备，即为液流电池的规模化制造植入了精密、可靠、可追溯的智能化工艺核心，是实现产品高性能与长寿命的关键保障。

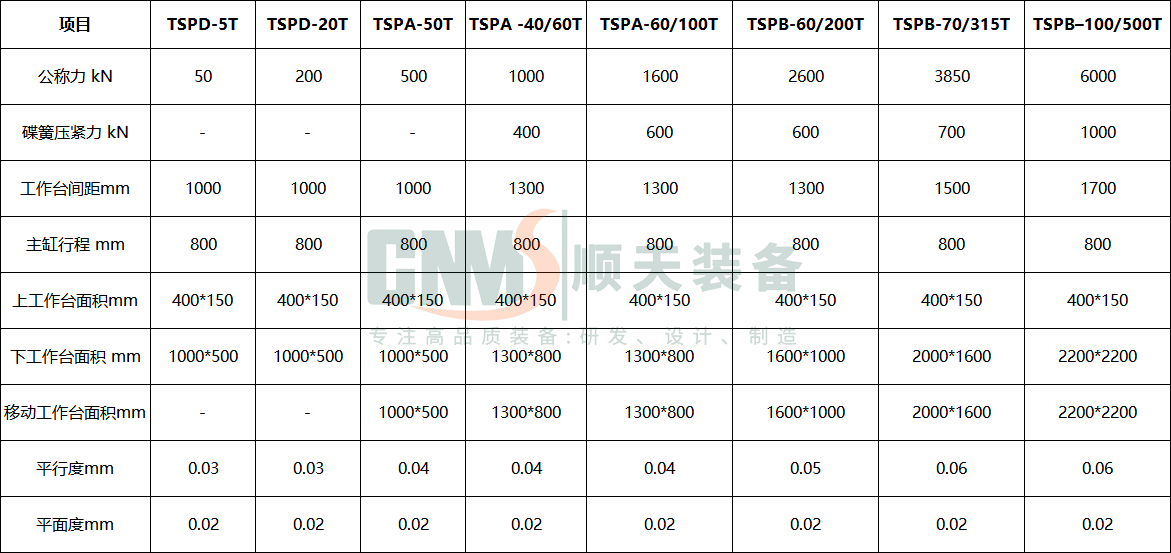

项目参数

项目	TSPD-5T	TSPD-20T	TSPA-50T	TSPA -40/60T	TSPA-60/100T	TSPB-60/200T	TSPB-70/315T	TSPB–100/500T
公称力 kN	50	200	500	1000	1600	2600	3850	6000
碟簧压紧力 kN	-	-	-	400	600	600	700	1000
工作台间距mm	1000	1000	1000	1300	1300	1300	1500	1700
主缸行程 mm	800	800	800	800	800	800	800	800
上工作台面积mm	400*150	400*150	400*150	400*150	400*150	400*150	400*150	400*150
下工作台面积 mm	1000*500	1000*500	1000*500	1300*800	1300*800	1600*1000	2000*1600	2200*2200
移动工作台面积mm	-	-	1000*500	1300*800	1300*800	1600*1000	2000*1600	2200*2200
平行度mm	0.03	0.03	0.04	0.04	0.04	0.05	0.06	0.06
平面度mm	0.02	0.02	0.02	0.02	0.02	0.02	0.02	0.02
