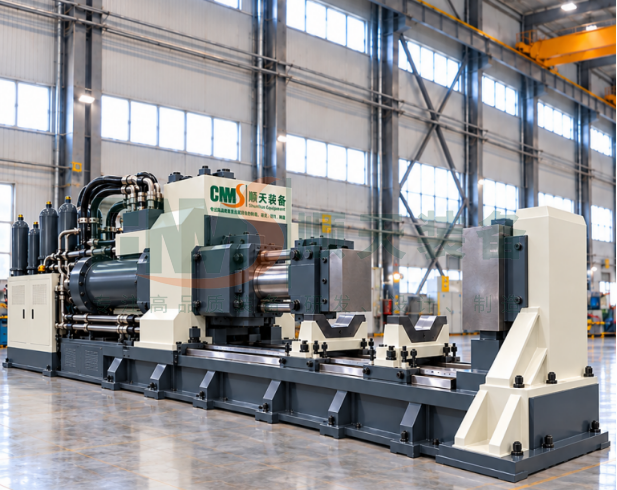

大型卧式液压机是一种以水平方向施加载荷的重型液压装备，主要用于大型、长尺寸或不适合立式压制工艺的工件进行压装、校直、挤压、成形、装配、拆卸及静载试验等作业。标准公称压力覆盖2000T、3000T、5000T、8000T、10000T，采用高刚性卧式框架结构，可配置单缸、双缸或多缸同步加载系统，实现压力、位移、速度及保压时间的程序化控制。
产品描述
适用于大型轴类、杆类零件校直，轴承、轴套、销轴及轮毂压装，大型部件装配与拆卸，长管件、筒体及型材校形，金属材料水平挤压及成形，大型结构件静态加载，工程机械零部件压装，轨道交通大型部件装配，大型模具及工装水平加载，以及特殊构件恒压、保压及加载试验等。
1. 卧式主机框架：高刚性卧式框架结构，可选用整体焊接、分体组合、预应力组合或拉杆式框架。
2. 主工作液压缸：水平布置，可配置单缸、双缸或多缸同步加载结构，满足大吨位、长行程及长时间保压要求。
3. 移动压头：可配置平面压头、V型压头、球面压头、专用压装工装或定制夹具。
4. 固定工作台：可配置T型槽、定位孔、可更换垫板、专用定位工装及可调支撑机构。
5. 工件支撑系统：可配置V型支撑、滚轮支撑、液压升降支撑、电动调节支撑或自动定位支撑。
6. 液压动力系统：由液压泵组、驱动电机、比例阀或伺服阀、集成阀块、油箱、过滤系统、冷却系统等组成。
7. 电气控制系统：采用PLC或工业控制系统集中控制，支持自动循环、工艺配方管理、故障报警、参数记录及历史数据查询。
| 项目 | 2000T | 3000T | 5000T | 8000T | 10000T |
| 公称压力（T） | 2000 | 3000 | 5000 | 8000 | 10000 |
| 主缸数量（个） | 2 | 2 | 2 | 4 | 4 |
| 工作行程（mm） | 1500 | 2000 | 2500 | 3000 | 3500 |
| 最大工作开口（mm） | 4000 | 5000 | 6000 | 8000 | 10000 |
| 工作速度（mm/s） | 8 | 7 | 6 | 5 | 4 |
| 快进速度（mm/s） | 50 | 45 | 40 | 35 | 30 |
| 回程速度（mm/s） | 50 | 45 | 40 | 35 | 30 |
| 液压系统额定压力（MPa） | 31.5 | 31.5 | 31.5 | 31.5 | 31.5 |
| 控制系统 | PLC+触摸屏 | PLC+触摸屏 | PLC+触摸屏 | PLC+工控机 | PLC+工控机 |
