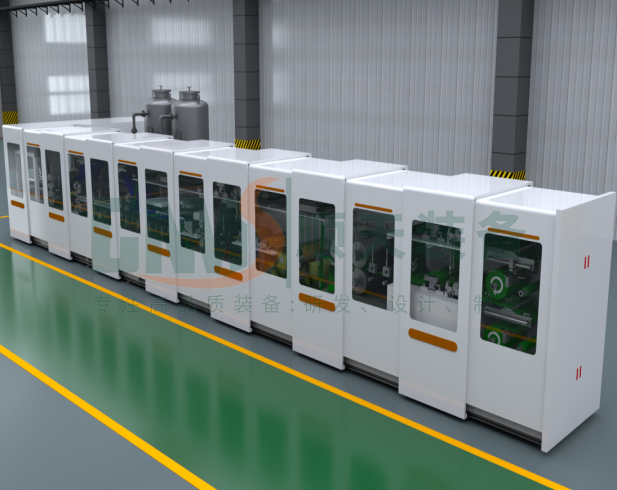

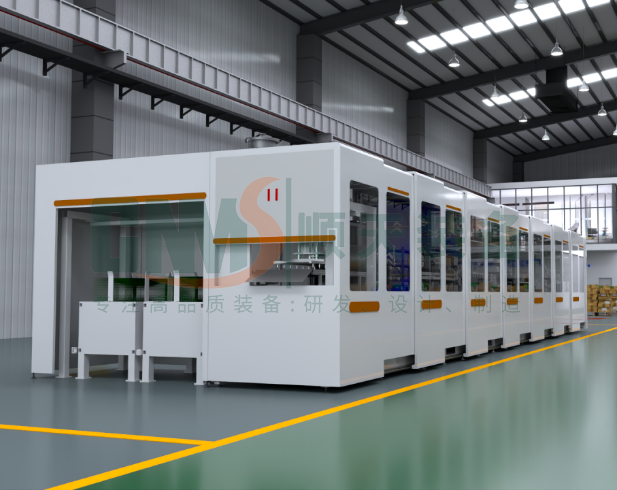

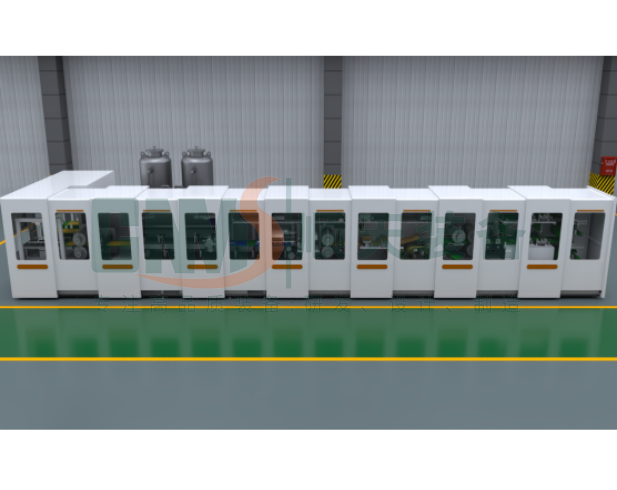

液流电池离子膜、热熔胶裁切热复合一体化设备

主要工艺流程

1. 离子膜主动放卷：低张力伺服控制，带展平辊与静电消除，防止大尺寸膜材起皱。

2. 热熔胶膜激光/模切：根据电堆设计图档，将热熔胶膜切割成带流道孔的边框形状（方框+内部开口）。激光切割无粉尘、无毛刺，边缘光滑。

3. 废料自动剥离：内框废料与外围废料分通道回收，不残留、不粘连。

4. 定位贴合：视觉系统识别离子膜边缘或Mark点，将切割好的胶框精确贴于膜面指定位置（双面或单面），贴合精度±0.3mm。

5. 热压复合：经预热区后进入热压辊，温度、压力闭环控制，使胶膜与离子膜牢固融合，胶层厚度均匀。

6. 定长裁切：按设定长度切断，形成单片膜-胶组件。

7. 自动堆叠：成品整齐堆叠于托盘中，可配隔纸。

核心技术特点

1. 大尺寸胶膜精密切割：支持最大800×1200mm的胶框一次成型，流道口、定位孔等细节一次切出，无需二次修边。

2. 低张力复合技术：针对厚而软的离子膜，采用浮动辊储料+独立张力闭环，避免热压时膜材拉伸变形或产生波纹。

3. 耐腐蚀工艺腔体：接触胶膜和离子膜的区域采用防腐蚀处理（特氟龙涂层或316L不锈钢），适应氟橡胶释放的微量腐蚀气体。

4. 快速换型：胶膜切割模具、复合辊间隙、定长尺寸均可快速调节，支撑多规格电堆的小批量、多品种生产。

本设备是为液流电池电堆规模化制造而开发的专用装备。它解决了大尺寸离子膜与耐腐蚀热熔胶框之间“精密对位、均匀复合、连续生产”的工艺难题，将原本多步骤、多人操作的繁琐流程整合为“一卷膜进、一片成品出”的自动化闭环。对于从中试走向吉瓦时级量产的液流电池企业，该设备是提升电堆一致性、降低密封失效风险、实现膜-边框自配套的核心工具。
