电解槽翻转机

系统组成与工作原理

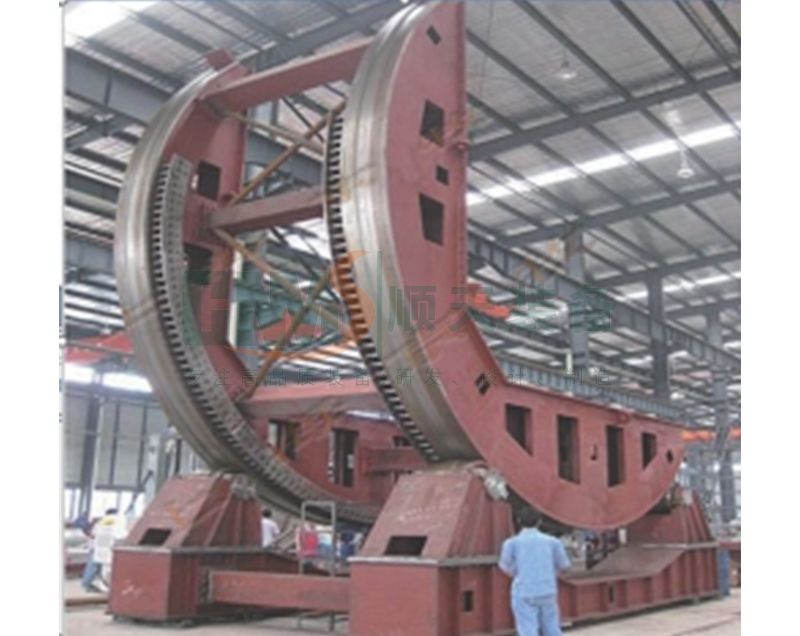

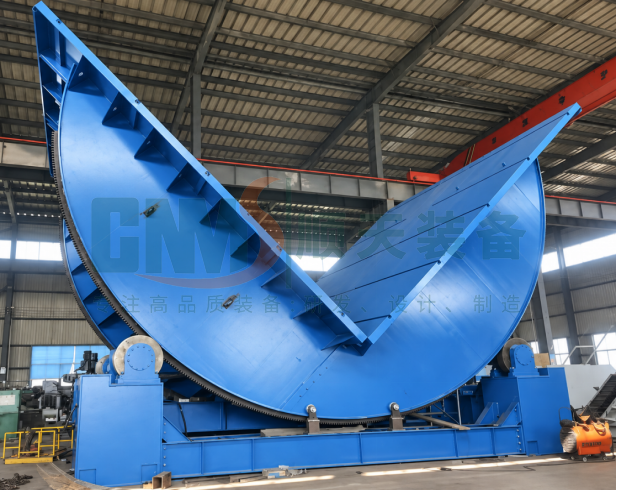

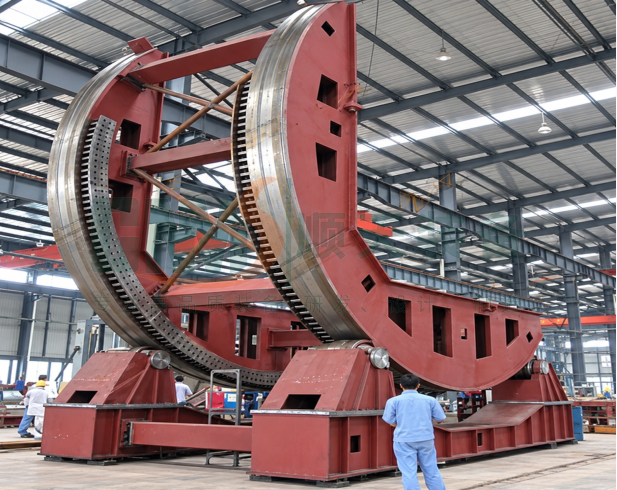

翻转机采用机械式翻转系统，由机身框架、翻转驱动机构、伺服控制系统、多重保护装置及电控柜组成。通过伺服电机驱动，带动翻转臂平稳旋转，使夹持固定的电堆或模具在0-90°或0-180°范围内任意角度停留，满足垂直吊装、水平组装或模具开合等多样化作业需求。

核心优势与技术特色

1. 极致安全，多重防护

●机械防倒转设计：系统具备可靠的机械自锁结构，即使断电或停机也不会出现倒转现象，保障操作人员与设备安全。

●双重限位保护：在90°翻转位置配置有限位开关及机械式多重限位装置，杜绝超程风险。

●过电流自动保护：内置过电流保护装置，当负载超过翻转机最大额定重量时，设备自动断电停机，电机免受损坏。

●施耐德电气保护：标配法国施耐德空气开关，具备过流、过载、短路、缺相全方位保护功能，电气系统安全可靠。

2. 精准控制，运行平稳

●伺服多段速控制：采用伺服控制系统，支持多段速运行，可根据工况需求灵活调整翻转速度，起停平稳无冲击。

●断电自锁功能：配备断电、停车刹车自锁功能，模具或电堆在任何位置均可保持平稳锁定，绝无滑移风险。

●精密加工保障：关键回转部件采用外圆立车精密加工，确保整机运行平稳、定位精准、长期使用不变形。

3. 坚固耐用，结构优化

●雄浑机身设计：机身采用高强度钢材焊接而成，结构刚性好，承载能力强，经久耐用。

●机电一体化集成：合理巧妙的机电一体化组合设计，结构紧凑，维护便捷，减少设备占用空间。

应用场景

●电解槽组装：将水平堆叠的极板组翻转至垂直状态，便于后续入壳或螺栓紧固。

●维修与开合模：在电堆或模具维修时，实现0-90°平稳翻转，方便操作人员进行开合、清理或吊装作业。

●物料流转：配合自动化产线，实现电堆在不同工位间的姿态转换，助力生产线自动化升级。

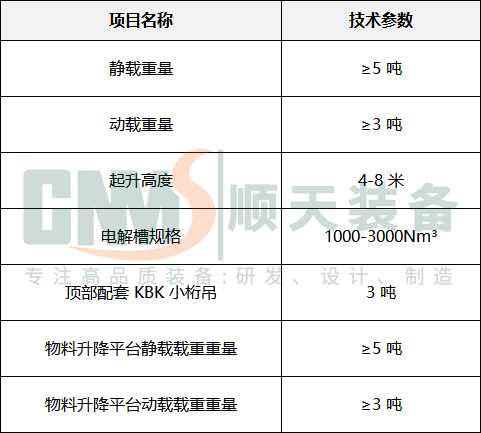

项目参数
