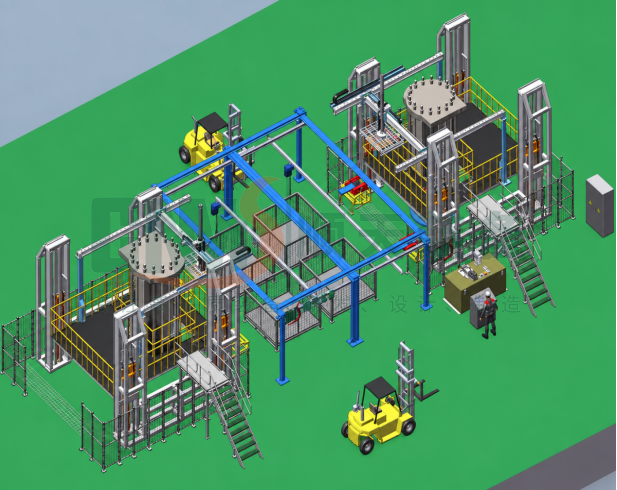

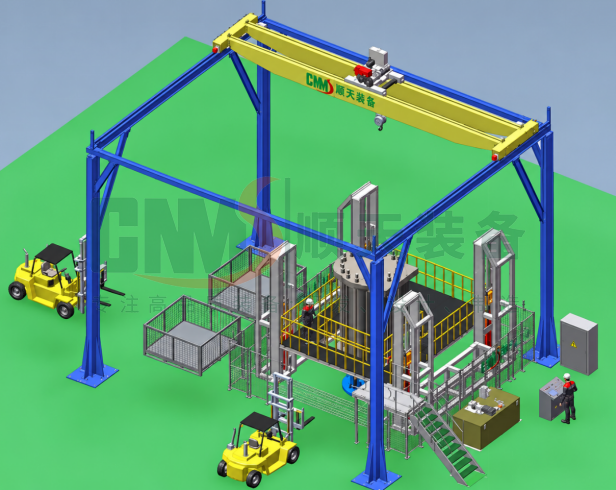

碱性电解槽组装系统

系统组成

全套系统由以下核心单元构成：

1. 载人升降平台：用于操作人员在高位进行极板、压板等部件的对位与紧固。

2. 重载物料升降平台：承载电解槽大型部件，实现物料与工位的精确对接。

3. 多级套缸式液压升降机构：包含四组套缸式支腿、载重平台、升降油缸、牵引链条、液压泵站及控制系统。通过泵站驱动油缸带动四组套缸支腿同步升降，平台连同负载平稳移动，可在行程范围内任意位置停留。

技术特点与优势

1. 平稳升降与安全自锁

采用套缸式支腿配合牵引链条传动，确保四支腿绝对同步，升降过程无晃动。液压系统具备保压和机械自锁双重功能，即使长时间承载重物，平台亦无沉降，保障作业安全。

2. 高品质液压与电气元件

●液压动力单元选用进口集成或国产优质品牌，设计灵敏可靠，长期使用无漏油、漏液现象。

●电机及配套电控箱柜采用防水防尘设计，防护等级达IP65，适应工厂复杂环境。

3. 坚固耐用的结构设计

●平台骨架采用高强度国标型材，主要连接处均实施紧密焊接，无脱焊、虚焊、漏焊。

●台面铺设厚度不低于2.0mm的压花防滑钢板，耐磨防滑，确保人员安全。

●表面处理严格：经过彻底除锈、防锈后喷涂两道底漆和两道面漆，漆膜总厚度不小于0.08mm，附着力强，不易脱落。

4. 极简操作与应急保护

电动控制单元采用单键式升降控制，无需专业培训即可操作。集成控制箱设有醒目的紧急停止按钮，遇突发情况可一键切断动力，确保人员与设备安全。

智能控制系统

●自动/手动双模式：控制系统采用自动程序与手动程序相结合的方式，灵活适应不同作业场景。

●精密位置反馈：配置拉绳位移传感器，实时精确反馈平台高度及工件压缩量，为螺栓的精确拉伸锁紧提供数据支持。

●液压伺服联动：液压伺服系统与位移传感器一一对应，实现闭环控制，确保动作精准、重复定位精度高。

●自动化扩展能力：系统可无缝对接机械手自动物料搬运装置，实现电解槽部件的自动上料、转运与装配，助力用户构建全自动化组装生产线。

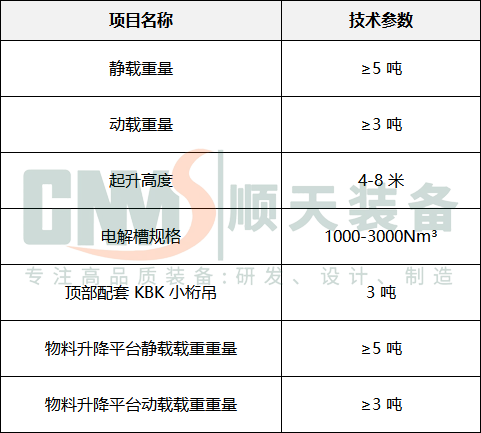

项目参数
